FOCIS Flex 光コネクタ検査システム
FOCIS Flex Fiber Optic Connector Inspection System
AFL

詳細(和文) 詳細(英文)

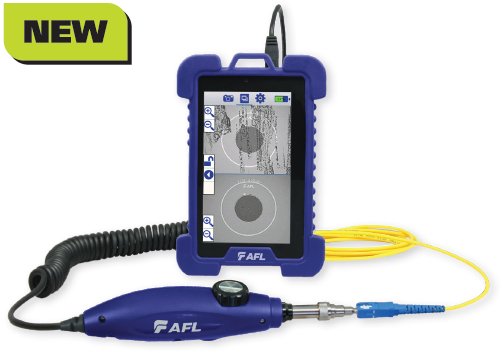

 光コネクタ検査システム FOCIS Flex

◇特長
・自動焦点&自動センタリングより迅速に検査が可能です。
・簡単にアクセスが出来る事より束縛の無い自由な操作性げす。
・IEC 又はご利用のユーザ様が決められるパス/フェイル解析で進められます。
・束縛の無い活用が可能であり、または FlexTester を用いてBluetooth 双方で利用する事も可能です。
◇応用
・パッチコードの検査やマウントされたパネル内のコネクタ検査
・コネクタークリーニングの最後の検査
・最適な特性を持つファイバーコネクタの仕事をキープするのにモちいられる
・その他
画像拡大(click)
◇概要
簡単・迅速・便利・コネクタ検査
数秒でパス/フェイルの結果
唯一つのボタンを押す事でFOCIS Flex は自動的に焦点動作し、記録しそして端面の画像が中心に
位置され、パス/フェイルのルールが適応され、FLX380又はOFL280FlexTesterの結果が
得られます。
全て数秒にて行われます

ご自由な束縛の無い操作
再充電可能なバッテリーと集積されている表示部を用いて、FOCIS Flexは外部OTDRや表示部を必要と
せずに独立でご利用になれます。


FlexTesterと対でのご利用
お手元のFlexTester上で画像をご覧になり保存し、パス/フェイル結果を保存したいのでしょうか?
問題ございません。捕捉した画像やパス/フェイル結果は直ぐに対のFlexTesterに表示されます。
そして関連のOTDRや挿入損失の測定結果と連動してFlexTesterに保存されます。

内部又は外部に結果の保存
FOCIS Flexは FlexTester OTDRと同様にファイルネーミング性能を用いた数千の結果を内部に保存
する事が可能です。マイクロUSBポートがPCに内部保存された結果を素早いアップロードを利用可能で、
そしてFOCIS Flexのソフトウエアが最新の特徴とサポート言語をアップグレードします。

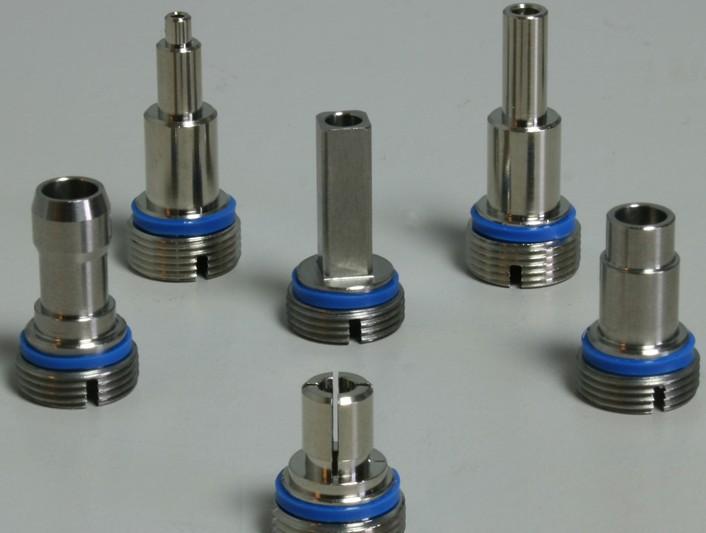

様々な種類のアダプターチップ
お互い交換可能なアダプタチップは様々な種類のパッチコードや端面PCやAPC研磨を持ったバルク
ヘッド型コネクタ等の検査をサポートします。

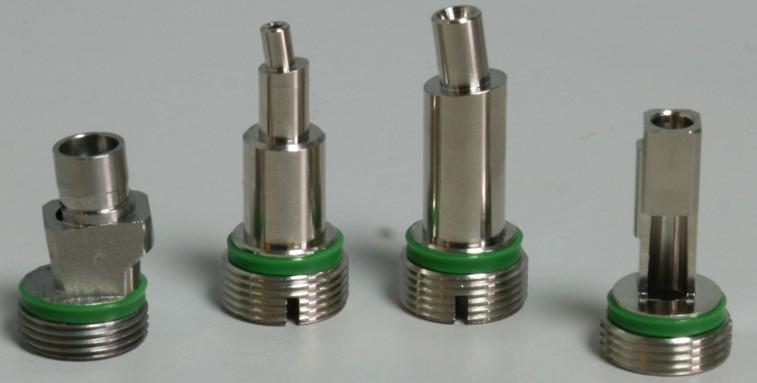

APC adaptor
UPC
adaptor

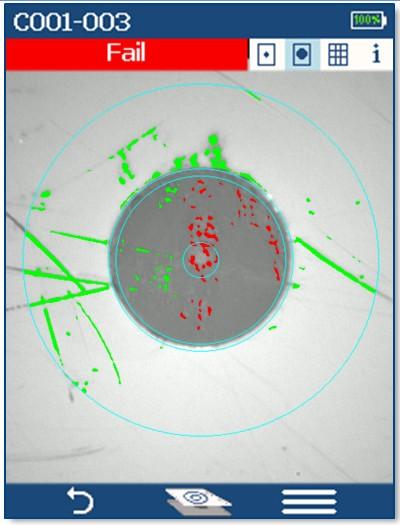

端面
画像
FOCIS
FlexLWIA

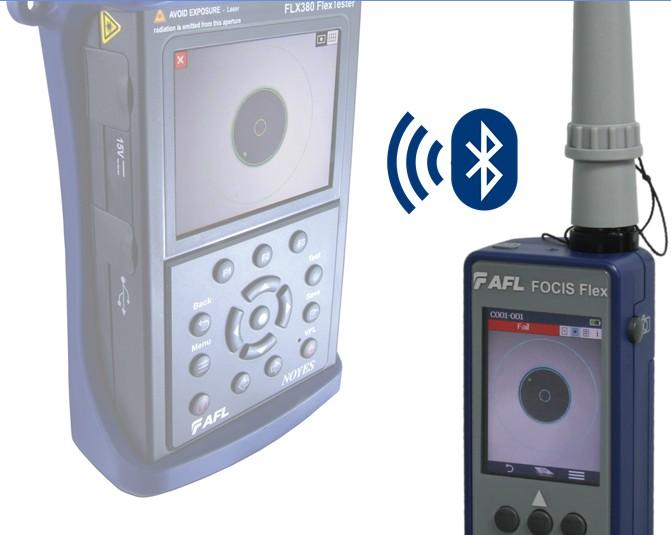

FOCIS Flex
with Flex Tester
画像拡大(click)
◇FOCIS Flex キット:下記表ご参照
ソフトキャリーケース/ホルスター(腰につける測定器を入れるケース)、お客様選択のアダプタチップ、
説明書、USBケーブル、蓄電可能バッテリー、並びにAC充電器
モデル
FOCIS Flex Kit 内容
FOCIS-Flex-P4XU
FOCIS Flex,UPC フェルール、バルクヘッドアダプタチップ(1ea.)、ワンクリッククリーナ
FOCIS-Flex-P4XA
FOCIS Flex,APC フェルール、バルクヘッドアダプタチップ(1ea.)、ワンクリッククリーナ
FOCIS-Flex-P4XN
FOCIS Flex,アダプタチップなし 又は ワンクリッククリーナ

◇ 製品仕様:  FOCIS Flex 光コネクタ検査システム(注:1)

FOCIS光特性
物理的特性と電源
視野 (FOCIS Flexd
での視野)
Live:500x600μm
Captured,Zoomed Out:400x410um
Captured,Zoomed In:260x280um
ディスプレ-
サイズ:2.4"
タイプ:TFT(薄膜トランジスタ液晶)
分解能(resolution): 260 x 280um
視野 (PCでの視野)
Zoomed Out: 400x430um
Zoomed In: 260x280um
バッテリタイプ
NiMH(ユーザ交換可能)
手動検出性能
1μm
バッテリ動作時間
8時間(自動OFF機能)
分解能解析
1.5μm
充電時間
< 4.5時間
捕捉された画像大きさ
(画素数)
640x480
省電力機能
自動OFF(機能停止時間:1,2,5分)
動作特性
AC 蓄電電圧,Hz,電流
100-240VAC,50/60Hz, 6VDC, 1A
焦点
自動フォーカス又は手動フォーカス
重さ
240g
センタリング
自動センタリング(捕捉後)

パス/フェイル解析
IEC 61300-3-356, IPC &
user defined vriteria
環境特性
画像捕捉とファイル保存容量
10,000ファイル
動作温度
0〜50℃
ファイルフォーマット
(画像とパス/フェイル結果)
jpg, gif
保存温度
-40〜+70℃
Bluetooth特長
OBEX to FLX380 & OFL280
FlexTester OTDR
相対湿度
95%、結露なし
USB 特性
USB1.1
運搬&衝撃
2G 振動、30G衝撃
サポート言語
日本語
