◇製品名:1(2)ｘＮ ＰＬＣスプリッタ:O-TS型
Ｏ－ＴＳ: １（２）ｘＮ ＰＬＣ Ｓｐｌｉｔｔｅｒ
FOCI
Ｏ－ＴＳ: １（２）ｘＮ ＰＬＣ Ｓｐｌｉｔｔｅｒ
FOCI

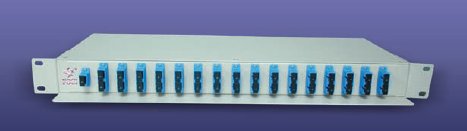

◆ 1(2)ｘＮ ＰＬＣスプリッタ:O-TS型
特長 ・低挿入損失 ･お客様仕様に対応 ・環境に安定 ・取扱いが容易
・高均一性 ・高信頼性
応用 ・メトロ ・ネットワーク保護 ・モニタリング ・アクセス/PON ・CATV
特長 ・低挿入損失 ･お客様仕様に対応 ・環境に安定 ・取扱いが容易
・高均一性 ・高信頼性
応用 ・メトロ ・ネットワーク保護 ・モニタリング ・アクセス/PON ・CATV
|
項目
|
1 x N スプリッタ-
|
|||||
|
ポート構成
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
|
挿入損失(dB)
|
≦4.2
|
≦7.4
|
≦10.7
|
≦13.7
|
≦16.9
|
≦21.5
|
|
ユニフォーミティ(dB)
|
≦0.6
|
≦0.8
|
≦1.0
|
≦1.2
|
≦1.5
|
≦2.0
|
|
動作波長(nm)
|
1260 ~ 1650
|
|||||
|
ダイレクティビティ(dB)
|
≧55
|
|||||
|
反射減衰量(dB)
|
≧55
|
|||||
|
偏光依存損失(dB)
|
≦0.2
|
≦0.3
|
≦0.4
|
|||
|
パケージサイズ(1) (±0.2mm)(LxWxH)
|
40 x 4 x 4
|
50 x 7 x 4
|
60 x 12 x 4
|
|||
|
パケージサイズ(2) (±0.2mm)(LxWxH)
|
55 x 7 x 4
|
60 x 12 x 4
|
80 x 20 x 6
|
100 x 40 x 6
|
||
|
動作温度 /保存温度(℃)
|
-40～+85℃ /-40～+85℃
|
|||||
|
コネクタ
|
FC, SC/APC, LC/APC, リボン又はその他
|
|||||
仕様：
ご注文方法: O-TS-□-□-□-□□-□□/□□-WB－□□/□□-□-□
a :ファイバタイプ(入力側)
C:ｼﾝｸﾞﾙﾓｰﾄﾞﾍﾞｱｰﾌｧｲﾊﾞ、 L:ｼﾝｸﾞﾙﾓｰﾄﾞ900μmﾌｧｲﾊﾞ、S:モジュール、 O:2.0mm、Q:3.0mm、X:その他
ｂ:ファイバータイプ(出力側)
C:ｼﾝｸﾞﾙﾓｰﾄﾞﾍﾞｱｰﾌｧｲﾊﾞ 、L:50cmベアーファイバ+900μmリボンファンアウト、H:900μmチューブw/oファンアウト
O:2.0mm、Q:3.0mm、X:その他
c:入力ポート数
1: 1xN 、 2: 2xN
dd:出力ポート数
02:2ポート、 04:4ポート、 08:8ポート、 16:16ポート、 32:32ポート、 XX:その他
ee:入力ファイバ長さ
10:100cm、 15:150cm、 00:モジュール、 XX:その他
ff:出力ファイバー長さ
10:100cm、 20:200cm、 00:モジュール、 XX:その他
gghh:コネクタ( 入力/出力)
LC:LC、 AL:LC/APC、 SC:SC、 AS:SC/APC、 E2:E2000、 AE:E2000/APC、 MU:MU、 NC:None
xx:その他
i:パケージオプション(mm)
2:40(L)x4.0(W)x4.0(H) for 1(2)x2, 1x4, 1x8, 1x16、 3:50(L)x7.0(W)x4.0(H) for 1x32
4:55(L)x7.0(W)x4.0(H) for 2x16, 2x32 5:45(L)x5.0(W)x4.0(H) for 2x4, 2x8、
6:A6 plastic box(120x80x18mm) with pigtails for 1(2)x2,1(2)x4,1(2)x8,1(2)x16,1(2)x32
7:A5 plastic box(141x115x18mm) with pigtails for 1x64、A:60(L)x12(W)x4.0(H) for small form1(2)x16，900um tube
0:モジュール(アダプター付き)、 8:55(L)x7(W)x4.0(H) for small form1(2)x2,1(2)x4,1(2)x8、900um tube
B:60(L)x12(W)x4.0(H) for 1x64、 D:65(L)x12(W)x4.0(H) for 2x64、
E:80(L)x20(W)x6(H) for small form 900um tube(1(2)x32)
j: パケージオプション(mm)
A:シングルモードファイバー(G652D)、 B:シングルモードファイバー(G657.A1)
C:ｼﾝｸﾞﾙﾓｰﾄﾞﾍﾞｱｰﾌｧｲﾊﾞ、 L:ｼﾝｸﾞﾙﾓｰﾄﾞ900μmﾌｧｲﾊﾞ、S:モジュール、 O:2.0mm、Q:3.0mm、X:その他
ｂ:ファイバータイプ(出力側)
C:ｼﾝｸﾞﾙﾓｰﾄﾞﾍﾞｱｰﾌｧｲﾊﾞ 、L:50cmベアーファイバ+900μmリボンファンアウト、H:900μmチューブw/oファンアウト
O:2.0mm、Q:3.0mm、X:その他
c:入力ポート数
1: 1xN 、 2: 2xN
dd:出力ポート数
02:2ポート、 04:4ポート、 08:8ポート、 16:16ポート、 32:32ポート、 XX:その他
ee:入力ファイバ長さ
10:100cm、 15:150cm、 00:モジュール、 XX:その他
ff:出力ファイバー長さ
10:100cm、 20:200cm、 00:モジュール、 XX:その他
gghh:コネクタ( 入力/出力)
LC:LC、 AL:LC/APC、 SC:SC、 AS:SC/APC、 E2:E2000、 AE:E2000/APC、 MU:MU、 NC:None
xx:その他
i:パケージオプション(mm)
2:40(L)x4.0(W)x4.0(H) for 1(2)x2, 1x4, 1x8, 1x16、 3:50(L)x7.0(W)x4.0(H) for 1x32
4:55(L)x7.0(W)x4.0(H) for 2x16, 2x32 5:45(L)x5.0(W)x4.0(H) for 2x4, 2x8、
6:A6 plastic box(120x80x18mm) with pigtails for 1(2)x2,1(2)x4,1(2)x8,1(2)x16,1(2)x32
7:A5 plastic box(141x115x18mm) with pigtails for 1x64、A:60(L)x12(W)x4.0(H) for small form1(2)x16，900um tube
0:モジュール(アダプター付き)、 8:55(L)x7(W)x4.0(H) for small form1(2)x2,1(2)x4,1(2)x8、900um tube
B:60(L)x12(W)x4.0(H) for 1x64、 D:65(L)x12(W)x4.0(H) for 2x64、
E:80(L)x20(W)x6(H) for small form 900um tube(1(2)x32)
j: パケージオプション(mm)
A:シングルモードファイバー(G652D)、 B:シングルモードファイバー(G657.A1)
a -b - c- dd - ee/ｆｆ -WB- gg/hh- i-j
|
項目
|
1 x N スプリッタ-
|
|||||
|
ポート構成
|
2x2
|
2x4
|
2x8
|
2x16
|
2x32
|
2x64
|
|
挿入損失(dB)
|
≦4.2
|
≦7.6
|
≦10.9
|
≦14.2
|
≦17.5
|
≦21.5
|
|
ユニフォーミティ(dB)
|
≦0.8
|
≦1.0
|
≦1.2
|
≦1.5
|
≦1.8
|
≦2.0
|
|
動作波長(nm)
|
1260 ~ 1650
|
|||||
|
ダイレクティビティ(dB)
|
≧55
|
|||||
|
反射減衰量(dB)
|
≧55
|
|||||
|
偏光依存損失(dB)
|
≦0.2
|
≦0.3
|
≦0.4
|
|||
|
パケージサイズ(1) (±0.2mm)(LxWxH)
|
40 x 4 x 4
|
45 x 5 x 4
|
55 x 7 x 4
|
65 x 12 x 4
|
||
|
パケージサイズ(2) (±0.2mm)(LxWxH)
|
55 x 7 x 4
|
55 x 7 x 4
|
60 x 12 x 4
|
80 x 20 x 6
|
100 x 40 x 6
|
|
|
動作温度 /保存温度(℃)
|
-40～+85℃ /-40～+85℃
|
|||||
|
コネクタ
|
FC, SC/APC, LC/APC, リボン又はその他
|
|||||
