深紫外～近赤外ＳＭ、ＭＭ光カップラ-、光スプリッタ‐
コンバイナー＆ＷＤＭ
◆ 光ファイバーＷＤＭ(可視～近赤外)
632～1550nm
Fiber Optic Network Technology 社
コンバイナー＆ＷＤＭ
◆ 光ファイバーＷＤＭ(可視～近赤外)
632～1550nm
Fiber Optic Network Technology 社
光ファイバーＷＤＭ(可視-近赤外)
標準光ファイバーWDM, カスタムWDM, 励起用WDM
標準光ファイバーWDM, カスタムWDM, 励起用WDM
仕様：
|
パラメータ
|
波長
(nm) |
バンド幅
|
挿入損失
(dB) |
アイソレー
ション(dB) |
指向性
(dB) |
熱安定性
(dB) |
動作温度
(℃) |
ポート
構成 |
パッケージ
|
|
|
WDM/フィルタ
for ＥＤＦＡ, Raman & 可視光/ IR |
1310/ 1550
1310/1625, 980/1550 1064/1480, 980/1480 980/1064, 1064/1310nm 632/1310, 632/1550nm 632/1064nm 又は カスタム波長 |
(±）
10nm |
標準
< 0.5dB |
> 16 dB
or > 35 dB |
> 60
|
< 0.2
|
-40 -
+85 |
1x2
又は 2x2 |
||
標準WDM‐特長:
FONT社のWDMは2ファイバーからの2波長(1310nmと1550nm又はカスタム波長)をい1本のファイバー
の多重化に又は1本のファイバー2本のファイバーへの波長分波(DeMux)に適しております。
当社の標準、或いは高アイソレーションWDMはそれぞれ＞16dB 又は> 35dBのアイソレーション特性
を有しております。
カスタム設計WDM:
当社独特の設計は波長の多重 或いは 分離の組み合わせに最適なデバイスです。
例えば1ファイバー中の1310nmと1550nmの2つの波長信号を他のファイバーの1625nmの波長と多重化/

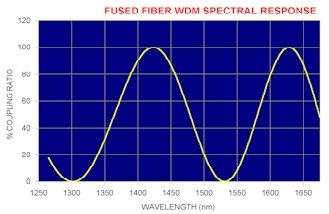

分波 が可能です。右図1に(1310+1550nm)/1625nm WDM の標準スペクトラム応答が記載されており
ます。このようなWDMはOTDRや長距離試験又は測定に非常に要求されている技術です。
励起/Pump WDM
当社の高品質の励起WDMはErドープファイバー増幅器(EDFA)やラマン増幅器に最適なデバイスです。
当デバイスは980/1550nm, 980/1480nm 並びに 1064/1310nmを0.2dBの損失で操作可能です。
FONT社のWDMは2ファイバーからの2波長(1310nmと1550nm又はカスタム波長)をい1本のファイバー
の多重化に又は1本のファイバー2本のファイバーへの波長分波(DeMux)に適しております。
当社の標準、或いは高アイソレーションWDMはそれぞれ＞16dB 又は> 35dBのアイソレーション特性
を有しております。
カスタム設計WDM:
当社独特の設計は波長の多重 或いは 分離の組み合わせに最適なデバイスです。
例えば1ファイバー中の1310nmと1550nmの2つの波長信号を他のファイバーの1625nmの波長と多重化/
分波 が可能です。右図1に(1310+1550nm)/1625nm WDM の標準スペクトラム応答が記載されており
ます。このようなWDMはOTDRや長距離試験又は測定に非常に要求されている技術です。
励起/Pump WDM
当社の高品質の励起WDMはErドープファイバー増幅器(EDFA)やラマン増幅器に最適なデバイスです。
当デバイスは980/1550nm, 980/1480nm 並びに 1064/1310nmを0.2dBの損失で操作可能です。
応用:
1. CATV
2. 長距離伝送(ファイバ
アンプ、ラマンアンプ)
3. センサー技術
4.2ウインドウのOTDR
5.2波長レーザ光源
6.研究室での試験、測定
1. CATV
2. 長距離伝送(ファイバ
アンプ、ラマンアンプ)
3. センサー技術
4.2ウインドウのOTDR
5.2波長レーザ光源
6.研究室での試験、測定
