◇製品名 EDFA(1.5μm増幅器)
C+LバンドEDFA
+17dBm, +20dBm & +23dBm
Amonics
C+LバンドEDFA
+17dBm, +20dBm & +23dBm
Amonics
◇概 要
当社の偏波保存型C+LのEDFAはSONET/SDHシステム、空間系通信、コヒーレントビームミキシング、光検出システム、

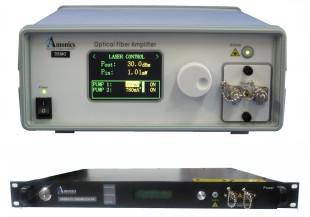

光ファイバーセンシング、CATV、研究室等にて用いられる製品です。コンパクトターンキー型の卓上型装置又は
19"ラックマウント型装置はユーザフレンドリーのLCDモニタｰディスプレー，キースイッチ，パワー調整制御ツマミ
そして光コネクタより構成されております。RS232コンピュータインターフェースも背面に装備されております。
◇特 長
●ターンキーデバイス ●RS232コンピュータインターフェース ●高出力パワー ●高利得 & 低N.A.
●オプション：①GFF
◇応 用
●SONET/SDHシステム ●光通信 ●光ファイバーセンシング ●CATV ●研究所用途
当社の偏波保存型C+LのEDFAはSONET/SDHシステム、空間系通信、コヒーレントビームミキシング、光検出システム、
光ファイバーセンシング、CATV、研究室等にて用いられる製品です。コンパクトターンキー型の卓上型装置又は
19"ラックマウント型装置はユーザフレンドリーのLCDモニタｰディスプレー，キースイッチ，パワー調整制御ツマミ
そして光コネクタより構成されております。RS232コンピュータインターフェースも背面に装備されております。
◇特 長
●ターンキーデバイス ●RS232コンピュータインターフェース ●高出力パワー ●高利得 & 低N.A.
●オプション：①GFF
◇応 用
●SONET/SDHシステム ●光通信 ●光ファイバーセンシング ●CATV ●研究所用途
|
パラメータ
|
単位 | AEDFA-CL-17 | AEDFA-CL-20 | AEDFA-CL-23 |
|
飽和出力パワー
(at -0dBm 入力パワー) |
dBm | >+17 |
>+23
|
|
|
入力信号レベル
|
dBm | -6 ～ +3 | -6 ～ +3 | |
|
小信号レベル
(at -30dBm 入力パワー) |
dB | > 19 | > 33 | |
|
動作波長
|
nm | 1528 ~ 1562 + 1570 ～1603 |
1528 ~ 1562 + 1570 ～1603 |
1528 ~ 1562
+ 1570 ～1603 |
|
NF(雑音指数)
(at 0dBm 入力パワー) |
dB | < 6 | < 6 |
< 6.5
|
|
入/出力 アイソレーション
|
dB | >30/ >30 | ||
|
制御モード
|
- | ACC(標準)，APC | ||
|
パラメータ
(使用環境 & メカニカル) |
||||
|
動作/ 保存 温度
|
℃ | 0～+40/ -10～+70 | ||
|
供給電圧
|
VAC | 90～240, 47-63 Hz | ||
|
サイズ
|
mm | ベンチトップ:350(W) x 300(L) x 100(H) 1Uラックマウント: 485(W) x 360(D) x 45(H) |
||
|
メカニカル安全制御
|
- | キーロックスイッチ, BNCインターロックキー | ||
|
光パワーモニタリング
|
- | 出力パワー, 入力パワー(オプション) | ||
|
リモート制御ポート
|
- | DB-9 フィーメール(RS232), LabView 制御ソフト | ||
|
保護
|
- | 励起レーザ過熱警報 | ||
|
光コネクタ
|
- | FC/APC, FC/UPC, SC/APC, SC/UPC | ||
|
光ファイバー
|
- | SMF-28 | ||
|
詳細右欄ご参照下さい
|
詳細概要/仕様 | |||
◇仕様

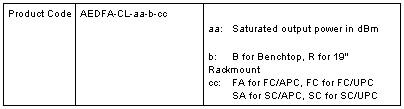

◇ご注文方法
