◇製品名 EDFA(1.5μm増幅器)
高出力EDFA(1540～1565nm)
+27dBm/ +30dBm & +33dBm
Amonics
高出力EDFA(1540～1565nm)
+27dBm/ +30dBm & +33dBm
Amonics
◇概 要
当社の高出力EDFAは0.5~20Wレベルの飽和出力の製品です。これらは非常に安定な励起コンバイナｰと高出力
励起レーザから構成される頑丈な高出力パワーのブーステングです。ターンキー型のベンチトップ機器はLCDモニ
タｰディスプレー，キースイッチ，パワー調整制御ツマミそして受光部分より構成されているユーザフレンドリーの前面
パネルとなっております。RS232コンピュータインターフェースも背面に装備されております。このEDFAは光通信，
光ファイバーセンシング並びにCATV応用に適応されます。
◇特 長
●ターンキーデバイス ●RS232コンピュータインターフェース ●高出力パワー
●高利得 & 低N.A. ●3モデル(+27dBm, +30dBm & +33dBm)あり
●オプション：①GFF, ②APC or AGC制御，③入力パワーモニタリング
●筐体：①ベンチトップ(RS232, AC 110V/220V, I/O ディスプレー)
●筐体：②ラックマウント(RS232, AC 110V/220V or DC supply , I/O ディスプレー)
◇応 用
●SONET/SDHシステム ●光通信 ●光ファイバーセンサー ●CATV ●研究所用途
当社の高出力EDFAは0.5~20Wレベルの飽和出力の製品です。これらは非常に安定な励起コンバイナｰと高出力
励起レーザから構成される頑丈な高出力パワーのブーステングです。ターンキー型のベンチトップ機器はLCDモニ
タｰディスプレー，キースイッチ，パワー調整制御ツマミそして受光部分より構成されているユーザフレンドリーの前面
パネルとなっております。RS232コンピュータインターフェースも背面に装備されております。このEDFAは光通信，
光ファイバーセンシング並びにCATV応用に適応されます。
◇特 長
●ターンキーデバイス ●RS232コンピュータインターフェース ●高出力パワー
●高利得 & 低N.A. ●3モデル(+27dBm, +30dBm & +33dBm)あり
●オプション：①GFF, ②APC or AGC制御，③入力パワーモニタリング
●筐体：①ベンチトップ(RS232, AC 110V/220V, I/O ディスプレー)
●筐体：②ラックマウント(RS232, AC 110V/220V or DC supply , I/O ディスプレー)
◇応 用
●SONET/SDHシステム ●光通信 ●光ファイバーセンサー ●CATV ●研究所用途
|
パラメータ
|
単位 | AEDFA-27-B |
AEDFA-30-B
|
AEDFA-33-B
|
|
飽和出力パワー (at -3dBm 入力パワー)
|
dBm | >+27 |
>+30
|
>+33
|
|
入力信号レベル
|
dBm | -6 ~ +3 |
-6 ~ +3
|
-6 ~ +3
|
|
NF (typ) (at 0dBm 入力信号)
|
ｄB | 5.0 |
5.5
|
6.0
|
|
動作波長
|
nm | 1540 ~ 1565 | ||
|
入力/ 出力アイソレーション
|
dB | >30 / >30 | ||
|
偏波依存利得
|
dB | < 0.3 | ||
|
コントロールモード
|
dB | ACC | ||
|
パラメータ (使用環境 & メカニカル)
|
||||
|
動作/ 保存 温度
|
℃ | 0～+40/ -10～+70 | ||
|
供給電圧
|
VAC | 80～240, 43-63 Hz | ||
|
サイズ
|
mm | 350(W) x 300(L) x 100(H) | ||
|
制御
|
- | キーロックスイッチ, 光出力パワー | ||
|
LCD表示(ディスプレー)
|
- | 出力パワー, 励起レーザ温度 | ||
|
インターフェース
|
- | RS232(Lab view control soft. & cable included) | ||
|
保護
|
- | 励起レーザ過熱警報 | ||
|
光コネクタ
|
- | FC/APC, FC/UPC, SC/APC and SC/UPC | ||
|
光ファイバー
|
- | SMF-28 | ||
| 詳細ページ右欄ご参照下さい | 詳細(英文) | |||
◇仕様

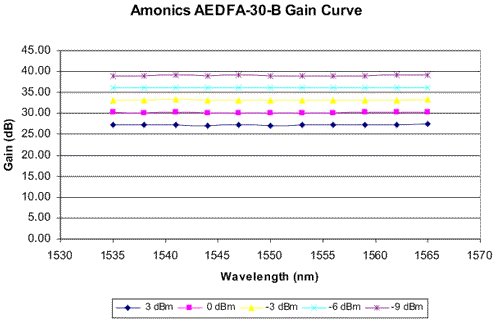

AEDFA-30Bゲイン曲線特性

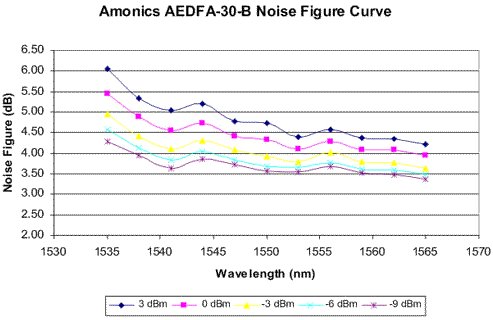

AEDFA-30B雑音指数(NF)特性

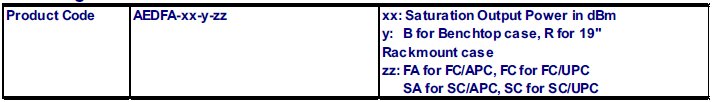

◇ご注文方法
