◇製品名
ファイバー増幅器モジュール
------１umCW/パルス; 1.5umCW---------

お問い合わせ
株式会社ネオトロン
◇特長
●TEMooガウシャン出力(M2　約1.5)
●13dB以上の利得
●偏光度　高消光比(標準>19dB)
●高ピーク出力、パルス(fs,ps,ns)増幅
●高または低平均パワーの連続(CW)増幅
●狭帯域線幅（kHｚ）増幅

◇ファイバー増幅器モジュール　概要

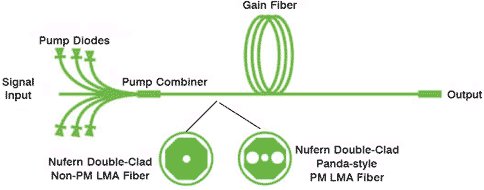

Nufern社のダブルクラッドファイバーを用いてファイバーレーザ増幅器モジュールの標準シリーズをここに提案させて頂いて
おります。非常に強固に設計されている増幅器は素晴らしい励起用コンバイナーとともに最適な長さに設計された
ダブル・クラッド利得ファイバから構成されております。入力信号はその光のスペクトル(線幅、波長、偏光度、等)を
正しく維持して増幅器にフィードされ、また超低損失によるゲインファイバへの結合による正しく組み合わされた光源への
種となるべく伝送されます。変換効率のよい増幅がシングルモード、或いは口径の大きいゲインファイバーでの増幅として
クラッド内にて発生します。
Nufern社の増幅器の製品は、あらかじめパッケージ化した製品、ダイオードを組込んだ製品、終端キャップアッセンブリー製品、
ポンプダンプ、コネクター装着、OEMパッケージ、標準波長以外の場合の最適な構成の検討、等々の多様なオプションが御座
います。お気軽にお問合せ下さい。

詳細(英文)
和文(カタログ)
◇応用
●センシング ●レンジファインダー
●LIDAR　　　●精密材料加工
●へリューム・ポンピング　　●分光
増幅器*1
ダブルクラッドファイバ
励起コンバイナー
応用

AMP-SM-YDF-5/130-
XXX
1μm－CW

SM-YDF-5/130
(Nufern　SM-YDF-5/130
データ参照）
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125um ,
0.22NA,励起入力,15W max/入力*3
6/125um,0.14NA SM信号入力)
入力ファイバー長:約0.5m

低平均出力/
低ピーク出力
単一照射励起
光源 等々

AMP-LMA-YDF-15/130-
XXX
1μm-パルス*2

LMA-YDF-15/130
(Nufern　LMA-YDF-15/130
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125 um,
0.22NA, 励起入力,15W max/入力*3
6/125um, 0.14 NA,  SM信号入力)
入力ファイバー長:約0.5m

中平均出力/
高ピーク出力
単一照射励起
光源 等々

AMP-LMA-YDF-20/400-
XXX
1μm-CW又はパルス*2

LMA-YDF-20/400
(Nufern　LMA-YDF-20/400
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1 (200/220 um,
0.22NA励起入力, 15W max/入力*3
6/125um, 0.14NA,SM信号入力)
入力ファイバー長:約0.5m

高平均出力/
高ピーク出力
単一照射励起
光源 等々

AMP-SM-EYDF-7/130-
XXX
1.55μm-CW

SM-EYDF-7/130
(Nufern　SM-EYDF-7/130
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125um,
0.22NA 励起入力,15W max/入力*3
6/125um,0.14NA, SM信号入力)
入力ファイバー長:約0.5m

低平均出力/
低ピーク出力
単一照射励起
光源 等々

AMP-PM-YDF-5/130-
XXX
1μm-低出力、偏波保持

PM-YDF-5/130
(Nufern　PM-YDF-5/130
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125um,
0.22NA, 励起入力,15W max/入力*3
6/125um,0.14NA, SM 偏光 信号入力)
入力ファイバー長:約0.5m

低平均出力/
低ピーク出力
偏波保持単一照射
励起光源　等々

AMP-PLMA-YDF-15/130-
XXX
1μm-中程度出力、
偏波保持*2

PLMA-YDF-15/130
(Nufern　PLMA-YDF-15/130
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125um,
0.22NA, 励起入力,15W max/入力*3
6/125um,0.14NA, SM 偏光 信号入力)
入力ファイバー長:約0.5m

中平均出力/
高ピーク出力
偏波保持単一照射
励起光源　等々

AMP-PM-EYDF-7/130-
XXX
1.55μm-低出力、偏波保持

PM-EYDF-7/130
(Nufern　PM-EYDF-7/130
データ参照)
出力ファイバー長:約0.5m

6個 マルチモード ＋1 to 1(105/125um,
0.22NA, 励起入力,15W max/入力*3
6/125um,0.14NA, SM 偏光 信号入力)
入力ファイバー長:約0.5m

低平均出力/
低ピーク出力
偏波保持単一照射
励起光源  等々
注*1.xxx 励起波長を示します。915又は976nmをご指定下さい。
*2.シングルモード動作並びに温度制御をつかさどるNufern社のCoil付き
*3．コンバイナーに入射可能な最大入力パワーについてはお問合せ下さい.
