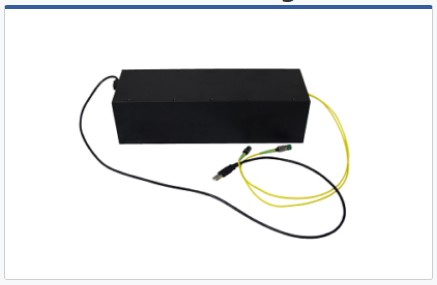

モーター駆動グレーティングベース ファイバー光チューナブルフィルター
●広帯域チューニング レンジ
●シングルモード(SM)&PM対応
●光パワーハンドリング:Max.500mW
●高チューニング解像度
●低挿入損失&PDL
仕様
|
項目
|
最小値
|
標準値
|
最大値
|
単位
|
|
チューニング範囲
|
1060±15
|
1500±20
|
2000±20
|
nm
|
| チューニング解像度 |
-
|
0.02
|
-
|
nm
|
| チューニング速度 |
-
|
-
|
-
|
nm/s
|
| 挿入損失 |
1.1
|
-
|
1.6
|
dB
|
| バンド幅@-3dB |
-
|
0.25
|
-
|
dB
|
| バンド幅@-20dB |
-
|
0.75
|
-
|
dB
|
| Off Band 抑圧 |
-
|
45
|
-
|
dB
|
| PMD(SMファイーバー only) |
-
|
0.25
|
-
|
dB
|
| 消光比(PMファイーバー only) |
-
|
20
|
-
|
dB
|
| PDL(SMファイーバー only) |
-
|
-
|
0.5
|
dB
|
| 反射減衰量 |
40
|
-
|
-
|
dB
|
| 光パワーハンドリング(CW) |
-
|
-
|
500
|
mW
|
| 動作温度/保存温度 |
0/-10
|
20/-
|
60/70
|
℃
|
|
ファイバータイプ
|
SMF-28/ Panda-PM1550
|
-
|
||
| サイズ |
320L x110W x 90H
|
mm
|
||
