◇ファブリペローフィルター、チューナブルフィルター＆
光ファイバーエタロン
光チューナブルフィルター
Photonwares Co.(Agiltron Inc.)
光ファイバーエタロン
光チューナブルフィルター
Photonwares Co.(Agiltron Inc.)

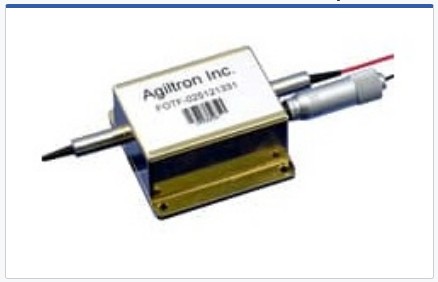

エタロンベース マニュアルチューナブルファイバー光フィルター
●中心波長：1000nm〜2400nm
●シングルモード(SM)&PM対応
●挿入損失:<2dB
●光パワーハンドリング:5W迄
●広帯域チューニング(60-80nm)
●低挿入損失&PDL
仕様
|
項目
|
最小値
|
標準値
|
最大値
|
単位
|
| 中心波長 |
-
|
1060,1310,1550,2000
|
-
|
nm
|
|
チューニング範囲
|
-
|
60
|
80
|
nm
|
| チューニング解像度 |
-
|
0.1
|
-
|
nm
|
| 挿入損失 |
2
|
3
|
4
|
dB
|
| バンド幅@-3dB |
-
|
1
|
1.2
|
dB
|
| バンド幅@-20dB |
-
|
10
|
-
|
dB
|
| Off-Band 抑圧 |
-
|
30
|
-
|
dB
|
| PDL(SMファイーバー only) |
-
|
0.15
|
0.35
|
dB
|
| PMD(SMファイーバー only) |
-
|
-
|
0.5
|
dB
|
| 消光比(PMファイーバー only) |
18
|
23
|
-
|
dB
|
| 反射減衰量 |
40
|
-
|
-
|
dB
|
| 光パワーハンドリング(CW) |
-
|
0.5
|
15
|
W
|
| 動作温度/保存温度 |
0/-10
|
20/-
|
60/70
|
℃
|
| サイズ |
43L x 43W x 20H
|
mm
|
||
