◇製品名　FBG
ファイバーセンサー& インテロゲータ
埋め込み型歪センサー
AOS社
　
◇概　要
埋め込み型歪センサーはコンクリートの構造物に直接埋め込む用途として設計されました。材料とセンサー表面は補強材で覆われておりひずみ
計測のやり易い特殊形状となっております。

◇応　用
●市街の建物の長期間のモニタリング　　　●ダム又は橋脚内の劣化のモニタリング ●橋脚やマスト等の振動モニタリング
●橋やプラットフォーム上の通路のモニタリング　 ●その他

お問い合わせ
株式会社ネオトロン
パラメータ
標準仕様
中心波長(CW)
800~1620nm
反射率
90~ 99%
FWHM
< 0.3nm 又はお客様仕様
歪分解能
2.7~0.2um/m　
歪限界
10,000＊分解能
利得
-30 ~ +80
動作温度
0～70℃
センサ/ピッグテール長さ
150~200mm / <1,000m
終端処理
ベアーファイバー, FC/PC, FC/APC, ST, SC/PC, SC/APC, DIN, SMA
◇埋め込み型歪センサーの使用例　　　新しいRudisieben/THの橋に使用されている一例
　　　　　　　　左図:その外観　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右図:センサー設置定部

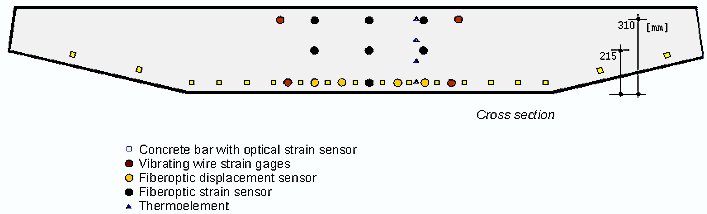

　　　　　　　　　　　　　　　　　　　　　　　下図:センサー設置の断面図

埋め込み型歪センサーは
長期のモニタリングに適して
おります(toSee)
◇仕　様:　埋め込み型歪センサー
