◇製品名　FBG
ファイバーセンサー& インテロゲータ
歪センサー/温度センサー
AOS社
　
◇概　要
当社のFBG歪センサーは硬い表面の歪を測定するラミネートされたFBGセンサーです。当製品はコンクリートや岩等の表面に取り付けられ，
歪を測定するのに有効です。各歪ゲージはより精度の高い測定をするのに構成されます。歪や温度変化によるファイバーの物理的変化が
グレーティングの中心波長の僅かな変動する現象により対象物の歪、温度変化を測定する物であります。

◇応　用
●市民生活の構築物の歪(橋脚，ダム，ビルディング，パイプライン　その他　長期間の観測の観測による)
●非常に条件の厳しい環境下の歪並びに温度測定
●地理学的断層測定,震動による変動測定,地震予測,その他
お問い合わせ
株式会社ネオトロン
パラメータ
特別仕様
標準仕様
中心波長(CW)
800~1620nm
1280~1340nm, 1520~1620nm
反射率
90~ 99%
FWHM
< 0.3nm 又はお客様仕様
サイドロープ抑圧
25dB
20dB
歪限界
+/- 1% ( 20 mstrain)
ゲージファクタ
ファイバータイプに因ります
動作温度
0～70℃
終端処理
ベアーファイバー, FC/PC, FC/APC, ST, SC/PC, SC/APC, DIN, SMA
◇歪センサー　　　 動作原理　　　　　　　　　　　　　　　　　　　　　　　スペクトラム特性
歪センサーパッケージ
(toSee)
◇仕　様:　歪センサー

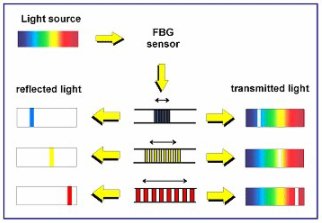

注:ひずみが発生すると上記の色のように
　　波長が変化します。

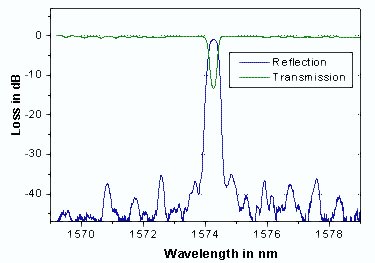

注:ひずみ又は温度の変化により上記の中心波長
　　がシフトします。
