◇製品名 FBG
ファイバー ブラッグ グレーティング
センサー用FBG
Technica SA社
ファイバー ブラッグ グレーティング
センサー用FBG
Technica SA社
◇概 要
当社のFBG技術は最も前途見込みのある有望な光ファイバー技術であります。また取り扱いはFBGセンサーとして容易に取り扱えまたFBGアレーの
その一部として用いられるように設計しております。
◇特 長
●高引っ張り強度 ●耐磁性部材 ●耐爆発性 ●軽量＆小型 ●絶対計測デバイス ●無校正デバイス ●直列接続可能 ●経済価格
◇応 用
●市民生活の中のセンサー応用(橋，トンネル，ビルディング 等) ●石油，ガス掘削 ●運送機関(鉄道，高速道路)
●エネルギー(風力発電，パイプライン，原子力発電)
当社のFBG技術は最も前途見込みのある有望な光ファイバー技術であります。また取り扱いはFBGセンサーとして容易に取り扱えまたFBGアレーの
その一部として用いられるように設計しております。
◇特 長
●高引っ張り強度 ●耐磁性部材 ●耐爆発性 ●軽量＆小型 ●絶対計測デバイス ●無校正デバイス ●直列接続可能 ●経済価格
◇応 用
●市民生活の中のセンサー応用(橋，トンネル，ビルディング 等) ●石油，ガス掘削 ●運送機関(鉄道，高速道路)
●エネルギー(風力発電，パイプライン，原子力発電)

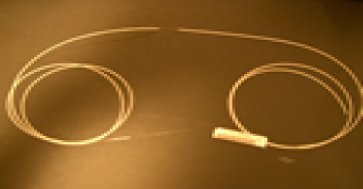

◇センサーFBG 写真
|
パラメータ
|
仕様値
|
注(Remark)
|
|
波長 (nm)
|
1462 ～ 1614
|
その他波長対応可能
|
|
波長公差 (nm)
|
+/- 0.5
|
+/- 0.25( オプション)
|
|
反射率 (%)
|
1 ~ 99
|
-
|
|
反射FWHM (nｍ）
|
0.1 ~ 1
|
-
|
|
FBG 長さ (mm)
|
1 ~ 20
|
-
|
|
サイドロープ抑圧比(dB)
|
Min. 15
|
-
|
|
ファイバータイプ
|
SMF-28,ポリイミッドコートファイバー, PM
|
-
|
|
再コート
|
アクリレート，ポリイミッド
|
-
|
|
引張り強度 (kpsi)
|
Min.100
|
150, 200 psi (オプション）））
|
|
光コネクタ-
|
11.2mmφx 172mm L
|
