◇製品名 FBG
(ファイバーブラッグ グレーティング)
アサーマル，標準パッケージ
アクリレート＆ポリイミッド再コーティング
OE Land社
(ファイバーブラッグ グレーティング)
アサーマル，標準パッケージ
アクリレート＆ポリイミッド再コーティング
OE Land社

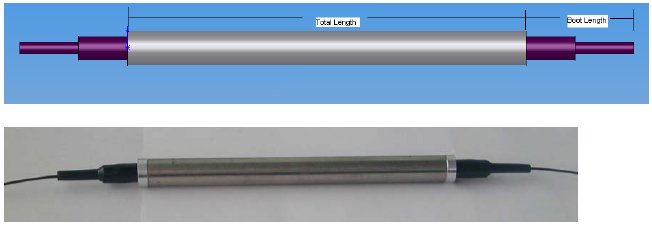

◇標準ステンレスパッケージ
|
パッケージタイプ
|
全長(mm)
|
直径(mm)
|
ブーツ長さ
(mm) |
グレーテング
長さ(mm) |
|
スモール/Small
|
50
|
3.5
|
None
|
45
|
|
ミディアム/Midium
|
80
|
4.6
|
13.5
|
75
|
|
ロング/Long
|
110
|
4.6
|
13.5
|
105
|

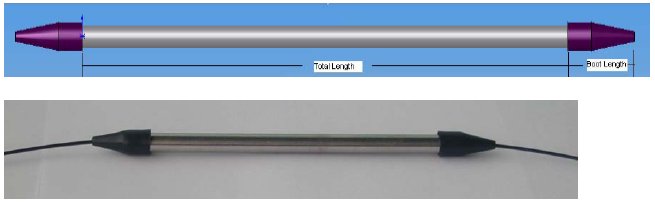

◇アサーマルパッケージ
|
パッケージタイプ
|
全長(mm)
|
直径(mm)
|
ブーツ長さ
(mm) |
グレーテング
長さ(mm) |
|
ミニ/Mini
|
55
|
4.8
|
None
|
< 30
|
|
ショート/ Short
|
69
|
8
|
None
|
< 30
|
|
ミディアム/Midium
|
101
|
8.8
|
25.6
|
< 50
|
|
X-ミディアム/X-Midium
|
135
|
8.8
|
25.6
|
< 77
|
|
ロング/Long
|
171
|
11.2
|
25.6
|
< 95
|
|
X-ロング/X-Long
|
203
|
11.2
|
25.6
|
< 126
|
◇アクリレート＆ポリイミッド再コーティング
(a)再コーティング機器中の石英モジュール (b)均一コートされるFBGの設計図

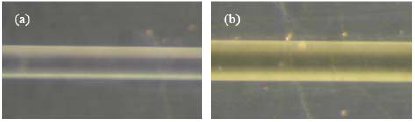

(a)ベアーファイバー顕微鏡写真 (b)コーティング後のファイバー顕微鏡写真
