◇製品名 FBG
ファイバー ブラッグ グレーティング
LDスタビライザーFBG
(with/without lensed fiber tip)
OE Land社
ファイバー ブラッグ グレーティング
LDスタビライザーFBG
(with/without lensed fiber tip)
OE Land社
◇概 要
励起用LDの波長は動作中は安定な状態でなければなりません。FBGは手法が非常にシンプルで波長安定化には非常に優れたアプローチ
になり多くの波長で適応されております。
当社では980nmLDや1480nmLDの安定化FBGをシングルモードファイバーないしはPMファイバーに製造致します。またマルチモード，希土類ファ
イバー等へのFBGの製造も可能です。またその他の波長，650nm, 785nm, 850nm LDその他の波長のLDへの対応も可能ですのでお問合せ下さい。
当社ではレンズ付きファイバーの1480nm/980nm 励起用LD安定化レーザを供給させて頂きます。その他の工程のARコーティング，フェルールの
マウンティング，ファイバーチップの金属化(メタライゼーション)やコネクタ取り付け等も行います。
特に1480nm 励起レーザではLDにカップリングさせるためにコニカルレンズ化されたファイバーを用い，980nmの励起レーザ場合にはカップリング
にウエッジドレンズファイバーが用いられます。詳細は当社のホームページ(to See)をご参照下さい。
励起用LDの波長は動作中は安定な状態でなければなりません。FBGは手法が非常にシンプルで波長安定化には非常に優れたアプローチ
になり多くの波長で適応されております。
当社では980nmLDや1480nmLDの安定化FBGをシングルモードファイバーないしはPMファイバーに製造致します。またマルチモード，希土類ファ
イバー等へのFBGの製造も可能です。またその他の波長，650nm, 785nm, 850nm LDその他の波長のLDへの対応も可能ですのでお問合せ下さい。
当社ではレンズ付きファイバーの1480nm/980nm 励起用LD安定化レーザを供給させて頂きます。その他の工程のARコーティング，フェルールの
マウンティング，ファイバーチップの金属化(メタライゼーション)やコネクタ取り付け等も行います。
特に1480nm 励起レーザではLDにカップリングさせるためにコニカルレンズ化されたファイバーを用い，980nmの励起レーザ場合にはカップリング
にウエッジドレンズファイバーが用いられます。詳細は当社のホームページ(to See)をご参照下さい。
|
パラメータ
|
仕様値
|
公差 / (その他)
|
|
中心波長
|
980～1060nm
|
+/-0.5nm
|
|
バンド幅(FWHM)
|
0.5nm
|
+/-0.1nm
|
|
反射率
|
5%
|
+/-1 %
|
|
ファイバータイプ
|
Fleccor 1060
|
(その他のファイバータイプ対応可)
|
|
ファイバー長さ
|
1.5m(標準)
|
(その他のファイバータイプ対応可)
|
|
張力
|
100 kpsi
|
標準
|
|
再コーティング
|
アクリレート
|
標準
|

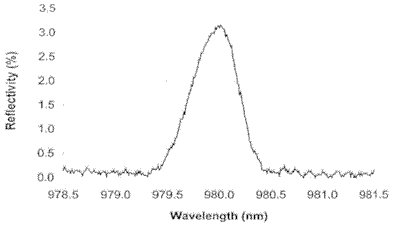

◇980nmスタビライザスペクトラム＆仕様：モデルOEFGS-980

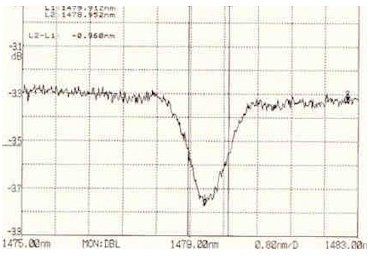

◇1480nmスタビライザスペクトラム＆仕様：モデルOEFGS-148
|
パラメータ
|
仕様値
|
公差 / (その他)
|
|
中心波長
|
1480～1490nm
|
+/-0.5nm
|
|
バンド幅(FWHM)
|
1.0nm
|
+/-0.2nm
|
|
反射率
|
9%
|
+/-1 %
|
|
ファイバータイプ
|
SMF-28
|
(その他のファイバータイプ対応可)
|
|
ファイバー長さ
|
1.5m(標準)
|
(その他のファイバータイプ対応可)
|
|
張力
|
100 kpsi
|
標準
|
|
再コーティング
|
アクリレート
|
標準
|
