◇溶融タイプWDM, CWDM, フィルター
製品名:CWDMフィルタ
Coarse WDM Filter
DiCon Fiber Optics社
◇概　要
DiCon社CWDMの製品は大都市圏，交通並びに企業内ネットワークのMux又はDeMux用として用いられます。
CWDMは8チャンネル以下の系にて適用可能な経済価格のデバイスで温度内にてレーザ中心波長の変動に対して13nmの
チャンネルパスバンドの特性があります。

お問い合わせ
株式会社ネオトロン
パラメータ
特性値
チャンネル間隔
20 nm
パスバンド C-P1
13 nm(min.)
挿入損失 C-P1
0.6 dB typ., 1.0 dB max.
挿入損失 C-P2
0.6 dB max.
アイソレーション C-P1
25 dB min.
アイソレーション C-P2
10 dB min.
指向性
55 dB min.
反射減衰量
-45 dB max.
PDL
0.05 dB typ., 0.1 dB max.
光パワー
300 mW max.
ファイバータイプ
9/125 Corning SMF-28e
動作/ 保存 温度
0～+65/ -40～+85　℃
資料(英文)
◇仕　様　光学特性

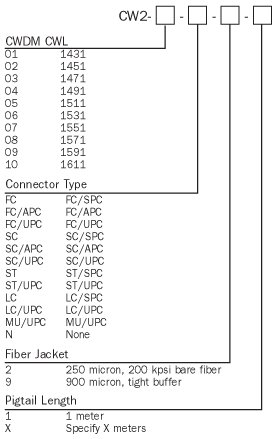

◇ご注文方法
◇特　長
●20nmのチャンネル間隔に基づいたチャンネル設計
●DeMux応用として高アイソレーションな製品
●非常頑丈で環境に安定なパッケージ
●TelcordiaGR-1221に準拠

◇応　用
●20nmチャンネル間隔を持った先端産業標準におけるMux, DeMux信号
●100GHz ，200GHzチャンネル光伝送システム

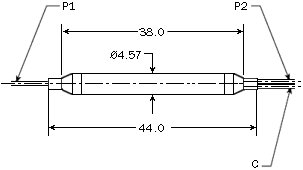

◇ハウジング(サイズ)
注-1．上記仕様値はコネクタなしの時の値です。
注-2．その他のパスバンドのご要望に対応します。
