ファブリペローITUレファレンス
(モデルFPIR)
(モデルFPIR)
小型、高精度なファブリーペロー反射型フィルターです。±0.25GHz以内の精度で ITUグリッド波長の25,50,100GHz間隔に調整されます。当製品は長期間の使用に耐えるようにアサーマルパッケージされており周囲温度に左右されず、波長の精度ばかりでなくデバイスの信頼性にも確かな物となっています。
特 長
・特許出願中
・エタロン技術
・ITUグリッドに対して基準ノッチ
・優れた精度
・反射モード動作
・コンパクトな堅牢な製品
・ハーメチックシールドにより長期間安心して使用可能
・アサーマルパッケージにより温度に左右されずに使用可能
応 用
・DWDMチャンネルモニタリング
・光スペクトラムアナライザー/波長メーター校正
・可変フィルター(ITUチャンネル設定)
特 長
・特許出願中
・エタロン技術
・ITUグリッドに対して基準ノッチ
・優れた精度
・反射モード動作
・コンパクトな堅牢な製品
・ハーメチックシールドにより長期間安心して使用可能
・アサーマルパッケージにより温度に左右されずに使用可能
応 用
・DWDMチャンネルモニタリング
・光スペクトラムアナライザー/波長メーター校正
・可変フィルター(ITUチャンネル設定)
|
パラメータ
|
特性値
|
|
全幅ノッチ(-20dB)
|
|
|
全幅ノッチ(-30dB)
|
|
|
熱安定度
|
|
|
捕獲レンジ
|
-65~+25GHz(100GHz),-33~+12GHz(50GHz),-17~+6GHz(25GHz)
|
|
偏光依存精度
|
<=±0.4GHz
|
|
温度センサー供給電圧
|
4~10V
|
|
光出力動作範囲
|
-25~７Bm
|
|
PD校正オフセット
|
<=±0.08dB
|
|
エタロンPD応答性
|
>=0.08A/W
|
|
サイズ
|
40ｘ21x8.5mm
|

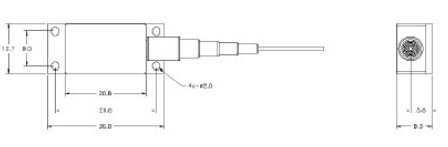

メカニカルサイズ

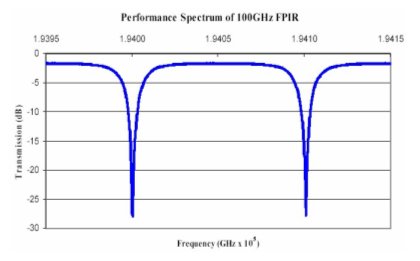

100GHzFPIFのスペクトラム特性
