ファブリペローフィルター
(モデルFPIF)
(モデルFPIF)
小型、高精度なファブリーペロー透過フィルタです。±0.25GHz以内の精度でITUグリッド波長の25,50,100GHz間隔に調整されます。当製品は長期間の使用に耐えるようにアサーマルパッケージされており周囲温度に左右されず、波長の精度ばかりでなくデバイスの信頼性にも確かな物となっています。
特 長
・エタロン技術
・多チャンネルに適用可能
・優れた精度
・コンパクトな堅牢な製品
・ハーメチックシールドにより長期間安心して使用可能
・アサーマルパッケージにより温度に左右されずに使用可能
・特許出願中
応 用
・DWDMチャンネルモニタリング
・波長ロッキング
・可変フィルター
特 長
・エタロン技術
・多チャンネルに適用可能
・優れた精度
・コンパクトな堅牢な製品
・ハーメチックシールドにより長期間安心して使用可能
・アサーマルパッケージにより温度に左右されずに使用可能
・特許出願中
応 用
・DWDMチャンネルモニタリング
・波長ロッキング
・可変フィルター
|
パラメータ
|
特性値
|
|||||
|
100GHz
|
100GHz
|
50GHz
|
50GHz
|
50GHz
|
25GHｚ
|
|
|
Opt.#1
|
Opt.#2
|
Opt.#1
|
Opt.#2
|
Opt.#3
|
||
|
温度安定度
|
±0.8GHz
|
±0.3GHz
|
±0.4GHz
|
±0.4GHz
|
±0.2GHz
|
±0.2GHz
|
|
リターンロス
|
20±1dB
|
30±1dB
|
17±1dB
|
17±1dB
|
20±1dB
|
7±1dB
|
|
挿入損失Atピーク
|
3.0dB(C-b.)
|
0.6dB(C+L)
|
3dB(C-b.)
|
1.5dB(C-b.)
|
1.5dB
|
3.0dB
|
|
コントラスト
|
34±2dB
|
13.5±1dB
|
33±2dB
|
21±1dB
|
8±1dB
|
30±2dB
|
|
波長範囲(ITU-Grid)
|
1525~1620 nm
|
|||||
|
チャンネル精度
|
＜±1.25GHz
|
|||||
|
保存温度/動作温度
|
-40~+85℃/0~70℃
|
|||||
|
偏光依存精度
|
<0.1GHz
|
|||||
|
最大光パワー
|
300mW
|
|||||
|
サイズ
|
40ｘ21x8.5mm
|
|||||

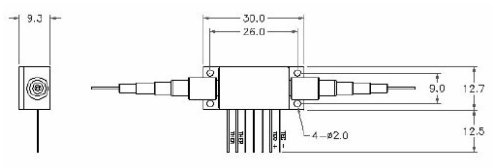

メカニカルサイズ

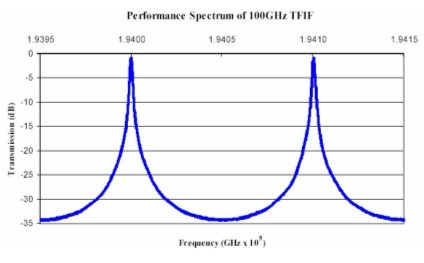

100GHzFPIFのスペクトラム特性
