波長ロッカー評価ボード
波長ロッカー評価ボード

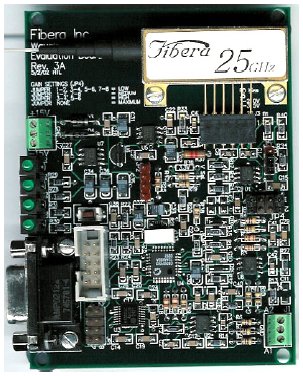

Fibera社の波長ロッカーを評価するソフトとハードの組み込まれているボードです。
当製品は波長ロッカーインターフェース･サブシステムに関するマイクロコントローラ,PCソフト,お客様ご指定の波長に基づいた取扱い説明書から成ります。
お客様の新製品の開発の際、製品の評価に有効です。RS-232インターフェース並びにアナログ出力対応です。
Fibera社の波長ロッカーを評価するソフトとハードの組み込まれているボードです。
当製品は波長ロッカーインターフェース･サブシステムに関するマイクロコントローラ,PCソフト,お客様ご指定の波長に基づいた取扱い説明書から成ります。
お客様の新製品の開発の際、製品の評価に有効です。RS-232インターフェース並びにアナログ出力対応です。
特 長
・Fibera社波長ロッカーの評価用ソフト,ハード用パッケージ
・工場出荷前校正済み
・標準インターフェース(RS-232 並びに アナログ出力)
サブシステム・インターフェース・信号
アナログ
A1=PD1 -5Vto+5V, A2=PD2 -5Vto5V 又は
A1=PD1-PD2 -5Vto+5V, A2=温度 10mV/℃
デジタル
RS-232(標準) 又はSPI 並び I2C(オプション)- ASCII PD1,PD2
並び温度読取
・Fibera社波長ロッカーの評価用ソフト,ハード用パッケージ
・工場出荷前校正済み
・標準インターフェース(RS-232 並びに アナログ出力)
サブシステム・インターフェース・信号
アナログ
A1=PD1 -5Vto+5V, A2=PD2 -5Vto5V 又は
A1=PD1-PD2 -5Vto+5V, A2=温度 10mV/℃
デジタル
RS-232(標準) 又はSPI 並び I2C(オプション)- ASCII PD1,PD2
並び温度読取
|
パラメータ
|
特性値
|
|
供給電圧/ 電流
|
±12~18VDC/ <50mA
|
|
アナログ出力電圧/ 電流
|
±5V(max)/ <50mA
|
|
保存温度/ 動作温度
|
-40~+85℃/ -5~70℃
|
|
サイズ
|
75x88x12.7mm
|
|
ピンNo.
|
ピン･ファンクション
|
|
J1-Pin1
|
アナログ出力1 PD1/(PD1-PD2)
|
|
J1-Pin2
|
アナログ コマンド
|
|
J1-Pin3
|
アナログ出力2 PD2A/温度
|
|
J2-Pin1
|
電源電圧(+)
|
|
J2-Pin2
|
電源電圧(－)
|
|
J4-Pin1
|
RS-232 Transmit(出力)
|
|
J4-Pin2
|
RS-232 Receive(入力)
|
|
J4-Pin3
|
RS-232 (Common)
|
