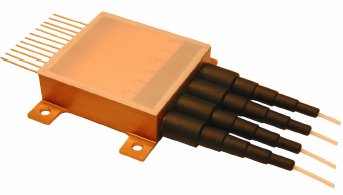

ポリウエーブ・マルチポート波長ロッカー
(モデルPMWL)
(モデルPMWL)
DWDMシステムの高い精度で波長を安定化させるコストを抑えた経済価格の波長ロッカー(ポリウエーブマルチポート)製品です。
50GHzまでのITUグリッド関連製品で±1.25GHz以内に周波数安定を維持する新しい特許によるパッケージング技術に基づいております。
ハーメチックシールドされており、周囲の環境温度に対して影響を受けません。この事はレーザ発振波長の精度のみならずデバイスの信頼性に確かな物としております。
当製品は同時に4つのレーザ光源を用いる事が出来、DWDMのレーザの波長安定化とMTROやAdd/Dropの応用に対する波長制御分野にとっては理想的な製品です。
また、多重ITUグリッドの応用にも用いられる事が可能ですので,システムを構築する部品点数を抑える事が可能です。
50GHzまでのITUグリッド関連製品で±1.25GHz以内に周波数安定を維持する新しい特許によるパッケージング技術に基づいております。
ハーメチックシールドされており、周囲の環境温度に対して影響を受けません。この事はレーザ発振波長の精度のみならずデバイスの信頼性に確かな物としております。
当製品は同時に4つのレーザ光源を用いる事が出来、DWDMのレーザの波長安定化とMTROやAdd/Dropの応用に対する波長制御分野にとっては理想的な製品です。
また、多重ITUグリッドの応用にも用いられる事が可能ですので,システムを構築する部品点数を抑える事が可能です。
特長
・特許出願中
・エタロン技術
・同時に4レーザに共有できるので経費を削減する事が可能
・小型フットプリント
・C,L-バンド多チャンネル用途
・アサーマルパッケージにつき周囲の温度から影響を受けない
・特許出願中
・エタロン技術
・同時に4レーザに共有できるので経費を削減する事が可能
・小型フットプリント
・C,L-バンド多チャンネル用途
・アサーマルパッケージにつき周囲の温度から影響を受けない
|
パラメータ(光学)
|
特性値
|
|
ポート数
|
4
|
|
波長範囲(ITU-Grid)
|
1525~1610nm
|
|
チャンネル間隔/安定度
|
100,50Ghz/ <=±1.25GHz
|
|
PD応答性/校正オフセット
|
>=0.08A/W / <=±0.8dB
|
|
保存温度/動作温度
|
-40~+85℃/0~70℃
|
|
リターンロス
|
>=50dB
|
|
サイズ
|
30x28x11
|
|
ピンNo.
|
ピン・ファンクション
|
|
Pin1,4,7,10
|
PD1 Anode(+)
|
|
Pin2,5,8,11
|
PD2 Anode(+)
|
|
Pin3,6,9,12
|
コモン(Cathod)(－)
|
主な仕様
