◇製品名 FBG
ファイバーセンサー& インテロゲータ
高分解能 振動センサー
AOS社
ファイバーセンサー& インテロゲータ
高分解能 振動センサー
AOS社
◇概 要
この斬新なFBG歪センサーは震動の振幅の少ない、例えば突風による震動、地震や他の震動等のモニター用に用いられます。
ここで用いられている特殊なエネルギー変換キャリヤは< 0.05um/mの高信頼の歪解像度を持っております。150Hzまでの地震による
振動を記録するのに大変優れております。
◇応 用
●市街の建物，岩石等の発破による振動，長期のパイプラインの振動
●市街或いは工場等の建造物，年月を経た歴史的建造物等の長期変動モニタリング
●地理学的断層測定,変形測定,ギャップ(変位)等のモニタリング
この斬新なFBG歪センサーは震動の振幅の少ない、例えば突風による震動、地震や他の震動等のモニター用に用いられます。
ここで用いられている特殊なエネルギー変換キャリヤは< 0.05um/mの高信頼の歪解像度を持っております。150Hzまでの地震による
振動を記録するのに大変優れております。
◇応 用
●市街の建物，岩石等の発破による振動，長期のパイプラインの振動
●市街或いは工場等の建造物，年月を経た歴史的建造物等の長期変動モニタリング
●地理学的断層測定,変形測定,ギャップ(変位)等のモニタリング
|
パラメータ
|
標準仕様
|
|
|
中心波長(CW)
|
800~1620nm
|
|
|
反射率
|
90~ 99%
|
|
|
FWHM
|
< 0.3nm 又はお客様仕様
|
|
|
歪分解能
|
5~0.05um/m (調整可能)
|
|
|
歪限界
|
10.000＊分解能
|
|
|
利得
|
-20 ~ +20
|
|
|
動作温度
|
0～70℃
|
|
|
センサ/ピッグテール長さ
|
～1m/ 2m
|
|
|
終端処理
|
ベアーファイバー, FC/PC, FC/APC, ST, SC/PC, SC/APC, DIN, SMA
|
|

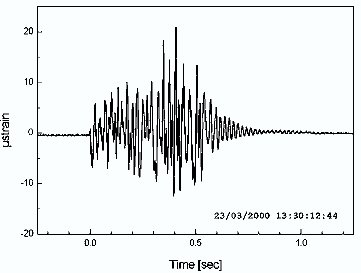

◇振動センサーのスペクトラム特性 Blast event Petersberg/SA, 23,/04/2000
◇仕 様: 振動センサー
