FBG カスタム製品
ファイバー・ブラッグ・グレーティング(FBG)フィルターは
中心波長、バンド幅(FWHM)、並びに反射率のご指定により
製作します。下記要領でお問合せください。
中心波長、バンド幅(FWHM)、並びに反射率のご指定により
製作します。下記要領でお問合せください。
| 中心波長 | 標準値は650~1620nmの波長に適用されます。(通常製品は800nm,980nm,1300nm 並びに1550nm帯です) |
| バンド幅 | 標準値は0.01~25nm |
| (FWHM) | (通常製品は800nm,980nm,1300nm 並びに1550nm帯です) |
| 反射率 | 標準値は0.01~99.9%です。（当仕様を超えた特性の製品も承っております） |
| ファイバータイプ | シングルモードファイバー,マルチモードファイバー,PMファイバー 希土類ドープファイバー,ダブルクラッドファイバー |
| ファイバーサイズ/-長さ | 250μm(芯線・コーティング付き),900μm(ルースチューブ),3mm(ケーブル) |
| コネクタ,パッケージ | [コネクタ]FC,SCその他/PC,APC,その他：[パッケージ]無し,標準,アサーマル |

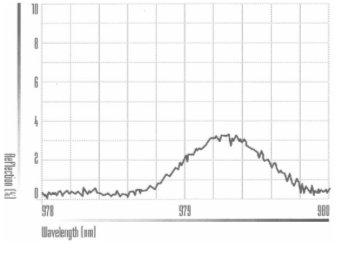

980nmスタビライザー 1480nmスタビライザー
中心波長(nm) :975~985 :1420~1500
FWHM(nm) :0.3~1.5 :1~4
反射率(%) :0.5~10 :1~10
ファイバータイプ:Flexcore1060 :SMF-28
中心波長(nm) :975~985 :1420~1500
FWHM(nm) :0.3~1.5 :1~4
反射率(%) :0.5~10 :1~10
ファイバータイプ:Flexcore1060 :SMF-28

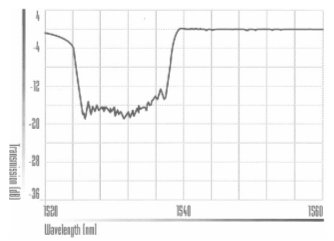

ASE抑圧フィルター
中心波長(nm) : 1530
1525~1535nm間の損失 :＞10dB
1530nmの損失(dB) :＞15dB
＞1540nmの損失(dB) :＜0.2dB
ファイバータイプ :SMF‐28
中心波長(nm) : 1530
1525~1535nm間の損失 :＞10dB
1530nmの損失(dB) :＞15dB
＞1540nmの損失(dB) :＜0.2dB
ファイバータイプ :SMF‐28
GFF(利得等価器)
中心波長(nm) : 1525～1605
最大減衰量 :10
減衰精度(dB) :0.15~0.35
挿入損失(dB) :＜0.3
ファイバータイプ :SMF‐28
中心波長(nm) : 1525～1605
最大減衰量 :10
減衰精度(dB) :0.15~0.35
挿入損失(dB) :＜0.3
ファイバータイプ :SMF‐28

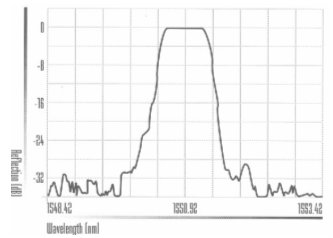

DWDMフィルター
中心波長(nm) :1525～1605(ITU波長)
FWHM(nm) :＞0.2
チャンネルアイソレーション(dB):＞30
チャンネル間隔 :0.2~0.8(25~100GHz)
挿入損失(dB) :＜0.1dB
中心波長(nm) :1525～1605(ITU波長)
FWHM(nm) :＞0.2
チャンネルアイソレーション(dB):＞30
チャンネル間隔 :0.2~0.8(25~100GHz)
挿入損失(dB) :＜0.1dB

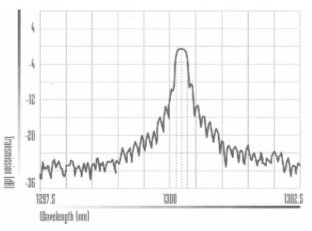

センサー用FBG
リニヤ分別器や温度・ひずみ測定系に用いられます
中心波長(nm) :1300・1550
FWHM(nm) :0.2
反射率(%) :＞80%
ファイバータイプ :アクリレート,ポリ・イミッド
リニヤ分別器や温度・ひずみ測定系に用いられます
中心波長(nm) :1300・1550
FWHM(nm) :0.2
反射率(%) :＞80%
ファイバータイプ :アクリレート,ポリ・イミッド
製品例
