◇製品名:特殊ファイバー＆ファイバーケーブル
Deware MCTディテクタ用カップラ-
Artphotonics社
◆概 要
標準或いはカスタムコネクターご利用の場合は側面に取り付けた液体窒素での冷却デュアー内に
置かれたレーザーや検出器に結合可能です。SMAコネクター付のCIRまたはPIRファイバーケーブルは
お客様の用途・仕様に合わせて製作致します。IR ケーブル又はファイバーカプラーとMCT検出器
のセットです。2 種類のMCT 検出器はその一つに波長レンジ4-14μm には液体窒素冷却Kedal
Dewarと1-6μm にはトリプルペルチェ冷却です。
標準或いはカスタムコネクターご利用の場合は側面に取り付けた液体窒素での冷却デュアー内に
置かれたレーザーや検出器に結合可能です。SMAコネクター付のCIRまたはPIRファイバーケーブルは
お客様の用途・仕様に合わせて製作致します。IR ケーブル又はファイバーカプラーとMCT検出器
のセットです。2 種類のMCT 検出器はその一つに波長レンジ4-14μm には液体窒素冷却Kedal
Dewarと1-6μm にはトリプルペルチェ冷却です。
◆特 長
･SMAコネクタ付き取り外し可能なIRファイバー光ケーブルとして設計
･コネクタの位置に対して3軸-X, -Y, デテクタ -Z の方向の調整が可能
・QCL(量子カスケードレーザ)/TDL(可変ダイオードレーザ)&MCT/InGaAsディテクタ用として窓に固定
･SMAコネクタ付き取り外し可能なIRファイバー光ケーブルとして設計
･コネクタの位置に対して3軸-X, -Y, デテクタ -Z の方向の調整が可能
・QCL(量子カスケードレーザ)/TDL(可変ダイオードレーザ)&MCT/InGaAsディテクタ用として窓に固定

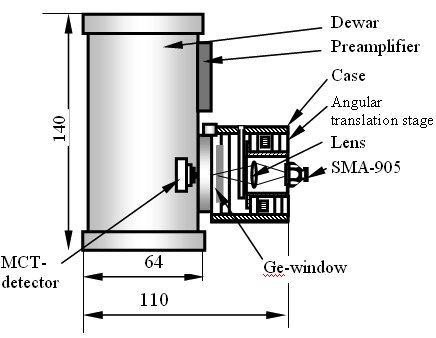

●液体窒素冷却ディテクタ又は可変ダイオードレーザのカップラ-の構成
|
カップラ-
|
φ55mm, 長さ:40mm
|
|
Angular translation in the range ±2.50°
in both orthogonal axes |
|
|
Z-軸±5mm
|
|
|
レンズ
|
材料 -Ge 又は ZnSe, φ15mm , f=10mm
|
|
AR コーティング:10.6μm (その他の波長はご要望に応ず)
|
◆仕 様

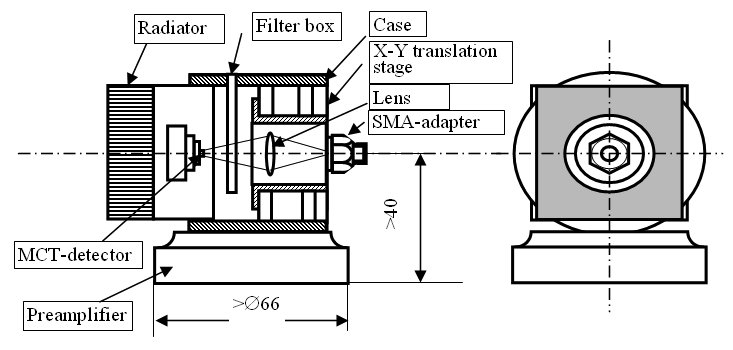

●TE冷却ディテクタ又は量子カスケードレーザのカップラ-の構成
