◇製品名:特殊ファイバー＆ファイバーケーブル
分光器用プローブ
光ファイバーATRプローブ
Artphotonics社
◆概 要

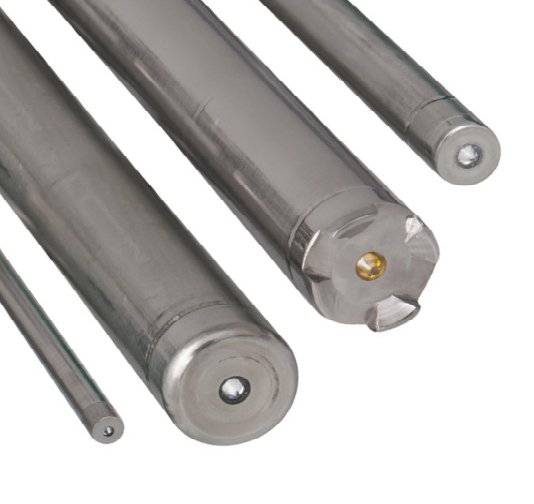

art photonics社のFlexiSpecプローブは最近開発された新機能ATRプローブです。
近赤外/中間赤外 ATRファイバープローブはFT-NIR, FT-IR 並びにその他のIR-分光器、ホトメータ、
IR-LED或いはQLC スペクトルセンサー等に用いられます。
ATR 光ファイバー分プローブは研究所、パイロット・プラント並びに完全自動制御化の基で用いられます。
注:ATR: Attenuated Total Reflection
art photonics社のFlexiSpecプローブは最近開発された新機能ATRプローブです。
近赤外/中間赤外 ATRファイバープローブはFT-NIR, FT-IR 並びにその他のIR-分光器、ホトメータ、
IR-LED或いはQLC スペクトルセンサー等に用いられます。
ATR 光ファイバー分プローブは研究所、パイロット・プラント並びに完全自動制御化の基で用いられます。
注:ATR: Attenuated Total Reflection
◆特 長
●近赤外&中間赤外分光用途に最適
●デッドゾーンなしで液体の流れの中を集中して行なうATR-チップ形状
●過酷な環境下の応用
●全ての分光器や自動プロセスインターフェースに適合して使用可能
●近赤外&中間赤外分光用途に最適
●デッドゾーンなしで液体の流れの中を集中して行なうATR-チップ形状
●過酷な環境下の応用
●全ての分光器や自動プロセスインターフェースに適合して使用可能
◆応 用

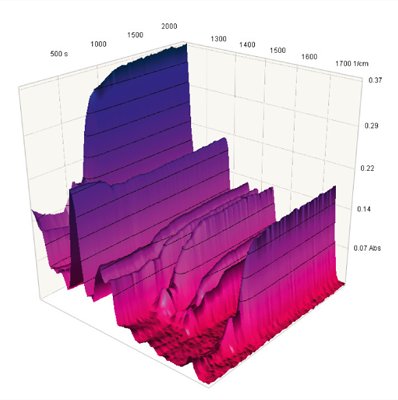

●実時間内のリアクションモニタリング
●プロセス アナリティカル 技術(PAT)
●自動ポリメタライゼーションプロセス制御
●クリスタライゼーション プロセス スクリーニング
●一般化学、石油化学、原子力、生物医薬品、並びに食品産業におけるIR分光
●実時間内のリアクションモニタリング
●プロセス アナリティカル 技術(PAT)
●自動ポリメタライゼーションプロセス制御
●クリスタライゼーション プロセス スクリーニング
●一般化学、石油化学、原子力、生物医薬品、並びに食品産業におけるIR分光
|
プローブType
|
Diamond ATR
|
ZnSe ATR
|
立方体状
Zr ATR |
|
トランス
ミッション |

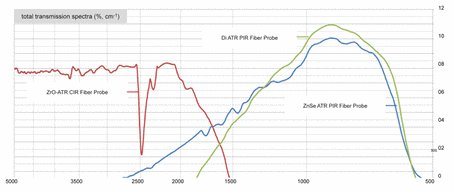

5.2 - 17 μm
( 600 -1900cm-1)+ 3.2 - 4.5 μm (2300 -3100cm-1) |
3.2 - 17 μm
( 600 -3100 cm-1) |
1.5 - 6.5 μm
( 1550 -6650 cm-1) |
|
ファイバー
タイプ |
PIR-900/1000
(AgCl:AgBr) |
PIR-900/1000
(AgCl:AgBr) |
CIR-500/550
(As-S-glass) |
|
温度範囲
|
-150～+140℃
|
-150～+140℃
|
-150～+90℃
|
|
圧力(max) for
12mmシャフト |
200 Bar
|
10 Bar
|
100 Bar
|
|
光ファイバART-プローブFlexiSpec共通仕様
|
|
|
全長
|
1.5m(Opt.:1~5m)
|
|
シャフト長さ
|
230mm(Opt.:100~500mm)
|
|
シャフト径
|
12mm, 6.3mm
|
|
シャフト材
|
ハステロイ C22
|
|
脚長
|
300mm(Opt.:100~500mm)
|
|
保護チューブ材
|
Liquid Tight SS-Conduit,
KOPEX-tube |
|
最小曲げ半径
|
130mm
|
|
入/出力コネクタ
|
long SMA(Opt:その他可能)
|
|
インターフェース
制御コンパチ |
Ceramat-FOS,又は
SensoGate-FOS |
|
サイズ特注
|
12mmシャフトの場合特注に応ず
|
