◇製品名:特殊ファイバー＆ファイバーケーブル
分光器用プローブ
過酷環境対応光ファイバーATRプローブ
Artphotonics社
◆概 要
art photonics社のFlexiSpecプローブは過酷な環境下で動作する新しいATRプローブです。
HT-ATR 専用 IR ファイバープローブは広帯域の温度範囲の-100℃～+250℃においてNIR乃至はMIRの
波長のプロセス分光に用いられます。またこれらは200Barまでの高圧に耐え、FTIR或いはその他のIR分光器
に用いられプロセスインターフェースを伴なった自動プロセス制御のスペクトルセンサーに用いられます。
注:ATR: Attenuated Total Reflection
art photonics社のFlexiSpecプローブは過酷な環境下で動作する新しいATRプローブです。
HT-ATR 専用 IR ファイバープローブは広帯域の温度範囲の-100℃～+250℃においてNIR乃至はMIRの
波長のプロセス分光に用いられます。またこれらは200Barまでの高圧に耐え、FTIR或いはその他のIR分光器
に用いられプロセスインターフェースを伴なった自動プロセス制御のスペクトルセンサーに用いられます。
注:ATR: Attenuated Total Reflection
◆特 長
●近赤外又は中間赤外スペクトルの優れた処理能力パーツ
●デッドゾーンなしで液体の流れの中を集中して行なうATR-チップ形状
●250℃までの過酷な環境下の応用
●高圧に耐える
●全ての分光器や自動プロセスインターフェースにコンパチ
●近赤外又は中間赤外スペクトルの優れた処理能力パーツ
●デッドゾーンなしで液体の流れの中を集中して行なうATR-チップ形状
●250℃までの過酷な環境下の応用
●高圧に耐える
●全ての分光器や自動プロセスインターフェースにコンパチ
◆応 用
●温度範囲-100/+250℃内においてのインラインの自動リアクションモニタリング
●研究室、パイロットプラント又は自動プロセス制御のプロセスインターフェースを携えた工場
●ポリメタライゼーションプロセス制御
●化学薬品、石油化学製品、原子力、生物医薬品＆食品産業における現場でのIR分光
●温度範囲-100/+250℃内においてのインラインの自動リアクションモニタリング
●研究室、パイロットプラント又は自動プロセス制御のプロセスインターフェースを携えた工場
●ポリメタライゼーションプロセス制御
●化学薬品、石油化学製品、原子力、生物医薬品＆食品産業における現場でのIR分光
|

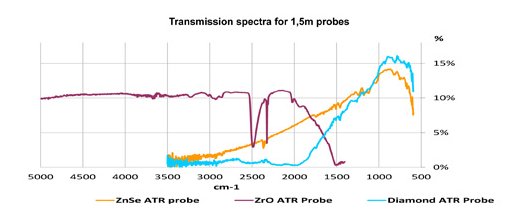

プローブタイプ
|
Diamond ATR
|
ZnSe ATR
|
立方体状
Zr ATR |
|
トランス
ミッション |
5.2 - 17 μm
( 600 -1900cm-1)+ 3.2 - 4.5 μm (2300 -3100cm-1) |
3.2 - 17 μm
( 600 -3100cm-1) |
1.5 - 6.5 μm
( 1550 -6650cm-1) |
|
ファイバー
タイプ |
PIR-900/1000
銀ハロゲン |
PIR-900/1000
銀ハロゲン |
カルコゲニド
ガラス(As-S) |
|
温度範囲
|
-100～+250℃
|
-100～+250℃
|
-100～+200℃
|
|
圧力(max) for
12mmシャフト |
200 Bar
|
10 Bar
|
100 Bar
|
|
高温FlexiSpec用IRファイバーHT-ART-プローブ共通仕様
|
|
|
全長
|
1.5m(Opt.:1~5m)
|
|
シャフト長さ
|
300mm(Opt.:300~700mm)
|
|
シャフト径
|
12mm
|
|
シャフト材
|
ハステロイ C22
|
|
脚長
|
300mm(Opt.:100~500mm)
|
|
保護チューブ材
|
Liquid Tight SS-Conduit,
KOPEX-tube |
|
最小曲げ半径
|
130mm
|
|
入/出力コネクタ
|
long SMA(Opt:その他可能)
|
|
空冷流量
|
過剰圧力 0.5Bar, 流量 2300 l/h
|
|
内部温度制御
|
内部シャフト制御
|
|
インターフェース
制御コンパチ |
Ceramat-FOS
|
◆仕 様
高温FlexiSpec用IRファイバーHT-ART-プローブ
高温FlexiSpec用IRファイバーHT-ART-プローブ
