◇製品名:特殊ファイバー＆ファイバーケーブル
多結晶状IRファイバー&ケーブル
Artphotonics社
◆概 要
art photonics社中間IR領域の波長対応のファイバーとして当社独特の製品-コア/クラッド多結晶IR
ファイバー(PIR-)を開発しました。PIR-は4-18μmの範囲において無害の、柔軟性のある透明で4K~420K
の広帯域の温度に動作可能です。
art photonics社中間IR領域の波長対応のファイバーとして当社独特の製品-コア/クラッド多結晶IR
ファイバー(PIR-)を開発しました。PIR-は4-18μmの範囲において無害の、柔軟性のある透明で4K~420K
の広帯域の温度に動作可能です。
◆特 長

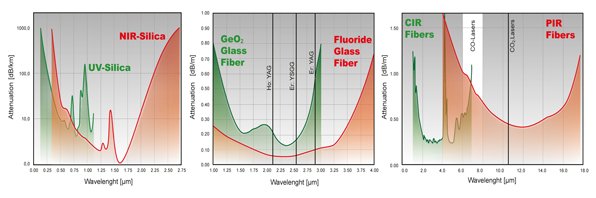

●4～18μmに優れた透過特性あり
●高柔軟性があり無害である
●50WまでのCO2レーザ用ファイバーに有効

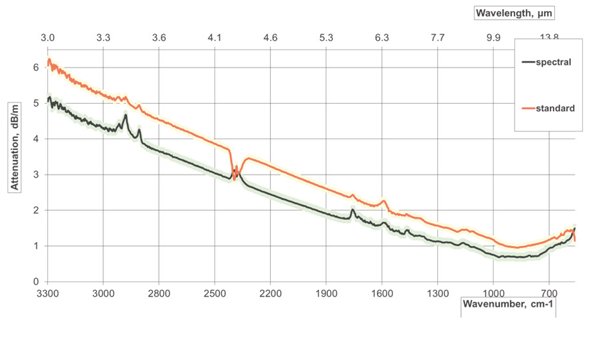

●10.6μmで非常に低い損失(0.1-0.5dB/m)
●0.3-1.0mmの標準ファイバー径
●経年劣化効果はありません
●4～18μmに優れた透過特性あり
●高柔軟性があり無害である
●50WまでのCO2レーザ用ファイバーに有効
●10.6μmで非常に低い損失(0.1-0.5dB/m)
●0.3-1.0mmの標準ファイバー径
●経年劣化効果はありません
◆応 用
●ガス/液晶用 分光器のプローブ
●放射線測定器
●IR撮像システム
●CO & CO2レーザ
●ガス/液晶用 分光器のプローブ
●放射線測定器
●IR撮像システム
●CO & CO2レーザ
|
パラメータ
|
仕様値
|
|
透過範囲
|
4 ~ 18μm
|
|
コアの材料
|
AgCl0.25Br0.75
|
|
クラッド材
|
AgCl0.5Br0.5
|
|
ケーブル保護チューブ
|
PEEK
|
|
コアの屈折率
|
2.15
|
|
有効NA
|
0.28±0.03
|
|
最低曲げ半径
|
-
|
|
動作温度(℃)
|
-270< T < 150
|
|
最大伝送パワー
|
50W
|
|
ファイバー仕様
|
||||
|
標準ファイバー
|
PIR-240
|
PIR-400
|
PIR-630
|
PIR-900
|
|
コア径 (um)
|
240
|
400
|
630
|
900
|
|
クラッド径(um)
|
300
|
500
|
700
|
1000
|
◆仕 様
