◇製品名:特殊ファイバー＆ファイバーケーブル
高出力シリカファイバー&ケーブル
Artphotonics社
◆概 要
art photonics社のFlexiRayケーブルは様々な波長のレーザに適応可能な高出力レーザのファイバー用
として最近開発されたファイバーです。このFlexiRayHPケーブルは特別に高出力用としてコネクタ設計
された特殊ファイバーと比較してより高出力に対応します。
art photonics社のFlexiRayケーブルは様々な波長のレーザに適応可能な高出力レーザのファイバー用
として最近開発されたファイバーです。このFlexiRayHPケーブルは特別に高出力用としてコネクタ設計
された特殊ファイバーと比較してより高出力に対応します。
◆特 長
●特殊なファイバー構成
●熱を帯びないパワーコネクタ HP-SMA 並びに D80
●自在で頑丈な高出力&高輝度レーザ用
●特殊なファイバー構成
●熱を帯びないパワーコネクタ HP-SMA 並びに D80
●自在で頑丈な高出力&高輝度レーザ用
◆応 用
●金属＆プラスチックの溶接
●レーザ切断 ●高速表面処理加工
●医療用レーザ ●レーザ分光
●レーザターゲット&レンジファインダ
●金属＆プラスチックの溶接
●レーザ切断 ●高速表面処理加工
●医療用レーザ ●レーザ分光
●レーザターゲット&レンジファインダ
|
パラメータ
|
仕様値
|
|
コア形状
|
丸
(その他の形状はご要望に応ず) |
|
コアの直径(μm)
|
100, 200, 300, 400, 600, 800
|
|
コアの材料
|
純粋溶融石英:
High OH-(λ=0.18-1.2um) Low OH-(λ=0.35-2.5um) |
|
ファイバークラッド
|
フッ素ドープ溶融石英
|
|
ジャケット材
|
ナイロン、Tefzel、アクリレート
ポリイミッド、メタル |
|
標準NA
|
0.22±0.02 (全角25°)
|
|
適応可能 NA
|
0.12 ± 0.02 (全角14°)
0.26 ± 0.02 (全角30°) |
|
ケーブル保護チューブ
|
ポリマ-コートのステンレス材チューブ
|
|
ケーブル長さ
|
5cm- 50m 迄
|
|

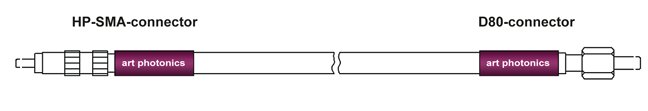

コネクタ
|
HP-SMA, D 80
|
|
お客様仕様
|
ご要望に応ず
|
|
FlexiRay HP-ケーブルのコア/コネクタの
選択マトリックス |
||||
|
コア径(μm)
|
100um
|
200um
|
400um
|
600um
|
|
HP-SMA コネクタ
|
100 W
|
200 W
|
300 W
|
400 W
|
|
Do 80コネクタ
|
150 W
|
400 W
|
600 W
|
800 W
|
◆仕 様
