◇製品名:特殊ファイバー＆ファイバーケーブル
メタルコートファイバー&ケーブル
Artphotonics社
◆概 要

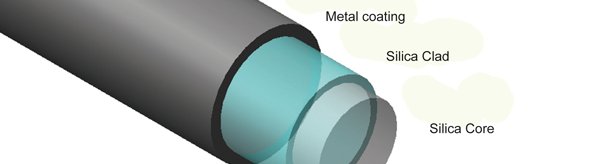

art photonics社のメタルコートのシリカファイバーは高温、真空並びに厳しい環境状況下にて
ご利用が可能なファイバーです。このファイバーは引き上げプロセス中にクラッドのシリカに対して
金属を直接加え、強い粘着性によります。
art photonics社のメタルコートのシリカファイバーは高温、真空並びに厳しい環境状況下にて
ご利用が可能なファイバーです。このファイバーは引き上げプロセス中にクラッドのシリカに対して
金属を直接加え、強い粘着性によります。
◆特 長
●高温に対応
●高耐久性、高強度、金属性シールド
●半田が可能、組み込み、バンドル、ピッグテール、
高真空中への適応等可能
●高温に対応
●高耐久性、高強度、金属性シールド
●半田が可能、組み込み、バンドル、ピッグテール、
高真空中への適応等可能
◆応 用
●高温に対応 ●厳しい化学的環境
●放射線 ●高出力レーザ
●医療機器 ●半田によるバンドル
●高温に対応 ●厳しい化学的環境
●放射線 ●高出力レーザ
●医療機器 ●半田によるバンドル
|
パラメータ
|
仕様値
|
|
コア材
|
純シリカ、高OH-(λ:0.18-1.2)
低OH-(λ:0.35-2.5) |
|
クラッド材
|
フッ化物ドープ溶融石英
|
|
標準NA
|
0.22±0.02 (全角25°)
|
|
適応可能 NA
|
0.12 ± 0.02 (全角14°)
0.26 ± 0.02 (全角30°) |
|
金属コーテング材
|
Al, Cu
|
|
湿度
|
100% 迄
|
|
長期/短期 ファイバー半径
|
200 x / 100 x ファイバー外径
|
|
パラメータ
|
コーティング材
|
|
|
Al
|
Cu合金
|
|
|
標準コア径(μm)
|
9/ 200/ 400
600/ 1000 |
9/ 200/ 400
N/A/ N/A |
|
コーティング厚さ(μm)
|
15-150
|
15-150
|
|
動作温度範囲(℃)
|
-270～+400
|
-270～+600
|
|
張力(短ゲージ), GPa
|
3.5-6
|
2-3
|
|
2点曲げ強度, GPa
|
>10
|
>10
|
|
静止疲労パラメータ
|
>100
|
>100
|
◆仕 様
