PM関連デバイス(ポラリメータ・Att.,Rotator)
Princetel社
◇製品：PM可変/チューナブルアッテネータ
特長
・ステッピングモータ駆動方式採用
・非常に高安定性デバイス
・温度影響の少ない
・低挿入損失：1dB(標準 <0.5dB)
・高消光比：>20dB(標準 25～30dB)
・波長範囲:1310又は1550nm
・ステッピングモータ駆動方式採用
・非常に高安定性デバイス
・温度影響の少ない
・低挿入損失：1dB(標準 <0.5dB)
・高消光比：>20dB(標準 25～30dB)
・波長範囲:1310又は1550nm
|
パラメータ
|
単位
|
仕様値
|
|
波長
|
nm
|
1310 or 1550
|
|
挿入損失
|
dB
|
<1 ( Typ.:<0.5)
|
|
消光比
|
dB
|
>20 (typ:>25～30)
|
|
反射減衰量 (SM)
|
dB
|
>50
|
|
ダイナミックレンジ
|
dB
|
30
|
|
チューニング分解能
|
°
|
0.9
|
|
筐体材料
|
-
|
アルミニューム
|
|
光パワーハンドリング
|
dBm
|
23
|
|
動作/保存温度
|
℃
|
0 ~ 65/ -40 ~ 85
|
|
モータータイプ
|
-
|
Micro bipolar stepper
|
|
チューニング速度
|
ms/step
|
1 - 10
|
|
駆動電圧
|
VDC
|
3 - 5
|
|
電流
|
-
|
140mA/ 3V, 80mA/ 5V
|
|
ファイバータイプ
|
-
|
PM(PANDA)
|
|
ジャケットタイプ
|
-
|
400 um tight, or 900um loose
|
|
コネクタタイプ
|
-
|
FC, SC, LC、FC/APC or SC/APC
|
|
寸法
|
mm
|
30 x 12.7 x 20(L x w x h)
|
|
重さ
|
g
|
25
|
仕様

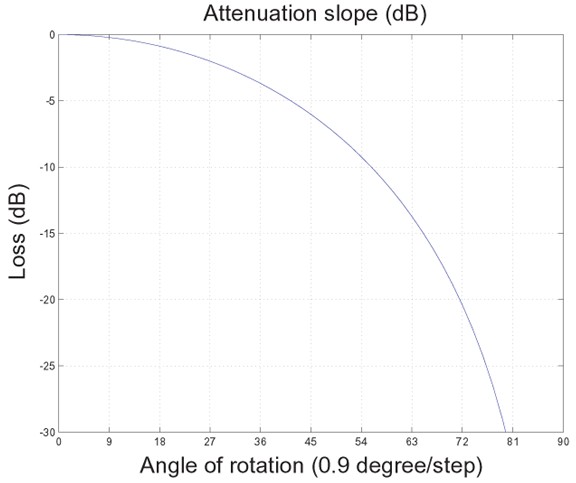

減衰チューニング特性

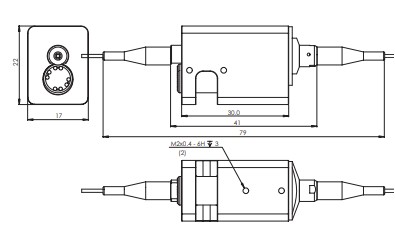

メカニカル外観
