PM関連デバイス(ポラリメータ,Att.,Rotator)
Lightwave2020
仕様
◇製品：ポラリメーター/Polarimeter
特長
・コンパクトサイズ
・動作部品無し
・高速応答
・低過剰損失
・PCB基板に取付容易
・コンパクトサイズ
・動作部品無し
・高速応答
・低過剰損失
・PCB基板に取付容易
応用
・SOPやDOPの測定＆モニタリング」
・偏光追跡と安定化
・分極分割多重化
・PMD補償
・ファイバーセンシング
・SOPやDOPの測定＆モニタリング」
・偏光追跡と安定化
・分極分割多重化
・PMD補償
・ファイバーセンシング
|
パラメータ
|
単位
|
仕様値
|
|||
|
動作波長範囲
|
nm
|
1520 to 1610
|
|||
|
タップ比
|
%
|
1
|
3
|
5
|
100
|
|
挿入損失（through port)
|
dB
|
0.4
|
0.5
|
0.6
|
NA
|
|
動作光パワー範囲
|
dBm
|
-15 ~+15
|
-35~+5
|
||
|
PD応答性
|
A/W
|
>0.9
|
|||
|
波長依存応答性
|
%
|
±2
|
|||
|
PD 直線性
|
%
|
±5
|
|||
|
PD暗電流(@-5V & 25℃)
|
nA
|
<1.0
|
|||
|
バンド幅(@RL=50Ω)
|
GHz
|
>0.6
|
|||
|
全容量(@f=1MHz)
|
pF
|
<8
|
|||
|
光反射減衰量
|
dB
|
>50
|
|||
|
最大光パワーハンドリング
|
mW
|
30
|
|||
|
最大PD順方向電流
|
mA
|
10
|
|||
|
最大PD逆方向電圧
|
V
|
20
|
|||
|
項目
|
単位
|
仕様値
|
|
動作温度
|
℃
|
0~70
|
|
保存温度
|
℃
|
-40~85
|
|
相対湿度(無結露)
|
%RH
|
10~90
|
|
ファイバーピッグテール
|
-
|
SMF-28e,250um べエアーファイバー
又は900um loose tube |
|
サイズ
|
mm
|
19 x 22 x 6.5(ブーツ含まず)
|
環境＆物理特性

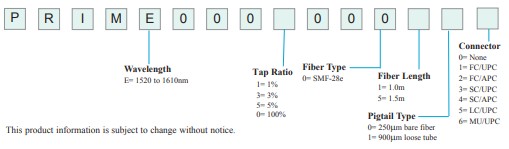

ご注文方法

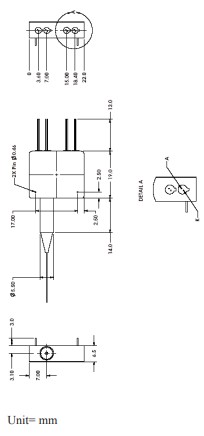

サイズ(寸法)
