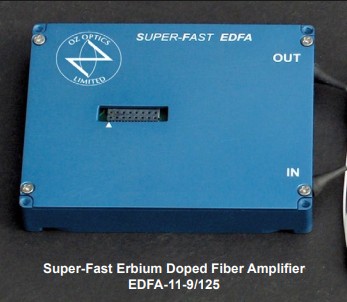

Super Fast Auto Gain ErbiumDoped Fiber Amplifier(EDFA)
OZ Optics社
◇超高速自動利得EDFA
Super Fast Auto Gain Erbium Doped Fiber Amplifier(EDFA)
Super Fast Auto Gain Erbium Doped Fiber Amplifier(EDFA)
ご注文方法
特長
• マイクロ秒未満のトランセント抑制時間
• アンダーシュート/オーバーシュート ≤ ±0.3 dB
• 波長と信号振幅の自動ゲイン制御
• 低ノイズ
• 波長と信号パワーに依存しない固定 24 dB ゲイン
• コンパクトなデザイン
• マイクロ秒未満のトランセント抑制時間
• アンダーシュート/オーバーシュート ≤ ±0.3 dB
• 波長と信号振幅の自動ゲイン制御
• 低ノイズ
• 波長と信号パワーに依存しない固定 24 dB ゲイン
応用
•ROADMネットワーク
•CATV/ネットワークアクセス
•C-バンドチャンネルプリアンプ
•ROADMネットワーク
•CATV/ネットワークアクセス
•C-バンドチャンネルプリアンプ
製品説明
入力電力の突然の変化に応答して、EDFA は出力信号にオーバーシュートまたはアンダーシュートを示します。 これを
過渡応答と呼びます。 標準的な EDFA では、この過渡応答は 100 μs のオーダーで持続する可能性があります。WDM
伝送ラインでは、チャネルの追加または削除によってトランジェントが発生する場合があり、EDFA はこれに応答する必要が
あります。超高速エルビウム ドープ ファイバー増幅器は、サブ μs の抑制時間で、これらの高速過渡条件に対処するために
開発されました。
入力電力の突然の変化に応答して、EDFA は出力信号にオーバーシュートまたはアンダーシュートを示します。 これを
過渡応答と呼びます。 標準的な EDFA では、この過渡応答は 100 μs のオーダーで持続する可能性があります。WDM
伝送ラインでは、チャネルの追加または削除によってトランジェントが発生する場合があり、EDFA はこれに応答する必要が
あります。超高速エルビウム ドープ ファイバー増幅器は、サブ μs の抑制時間で、これらの高速過渡条件に対処するために
開発されました。
|

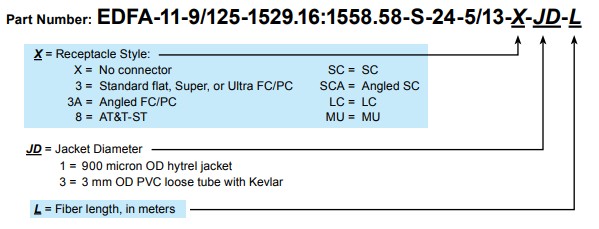

パーツ番号
|
EDFA-11-9/125-1529.16:1558.58-S-24-
5/13-3A-1-1 |
||
|
パラメータ
|
Min
|
Typ.
|
Max.
|
|
中心波長(nm)
|
1529.18
|
-
|
1558.58
|
|
入力パワー/ch.(dBm)
|
-19.00
|
-
|
-11
|
|
利得(dB)
|
-
|
24
|
-
|
|
出力パワー/ch.(dBm)
|
5
|
-
|
13
|
|
NF(dB)
|
-
|
5.5
|
-
|
|
利得平坦度(dB)3.2nm以内
|
-
|
±0.3
|
-
|
|
偏波依存利得(dB)
|
-
|
-
|
0.3
|
|
PMD(dB)(ps/km)
|
-
|
-
|
0.5
|
|
過渡抑制時間(ns)
|
-
|
50
|
100
|
|
過渡オーバー/アンダー
シュート(dB)) |
±0.1 for 3dB add/drop 3.2nm バンド以内
±0.3 for 6dB add/drop 3.2nm バンド以内 |
||
|
入/出力リターンロス(dB)
|
40
|
||
|
残留ポンプ電力(dBm)
|
-25
|
||
|
サイズ(LxWxH)(mm)
|
90 x 70 x 14
|
||
|
ファイバーﾋﾟｯグテール（um)
|
9/125
|
||
|
ファイバー長さ(m)
|
1
|
||
|
コネクタータイプ
|
FC/APC
|
||
|
動作温度(℃)/保存温度(℃）
|
0~70/ -40~85
|
||
この EDFA は、従来の C バンドで使用するように設計されています。動作中、信号波長は各光増幅器の 3.2 nm 領域に
制限する必要がありますが、帯域は C バンド内のどこにあってもかまいません。 ユニットは最大 4 チャンネルで動作します。
狭帯域動作の性質により、超高速 EDFA のトランジェント抑制は、従来の EDFA と比較して大幅に改善されます。
制限する必要がありますが、帯域は C バンド内のどこにあってもかまいません。 ユニットは最大 4 チャンネルで動作します。
狭帯域動作の性質により、超高速 EDFA のトランジェント抑制は、従来の EDFA と比較して大幅に改善されます。
|
Pin No.
|
記号
|
機能
|
|
1
|
-5V
|
入力供給電圧,-5V
|
|
2
|
-5V
|
入力供給電圧,-5V
|
|
3
|
GND
|
Ground
|
|
4
|
GND
|
Ground
|
|
5
|
+5V
|
入力供給電圧,+5V
|
|
6
|
+5V
|
入力供給電圧,+5V
|
|
7
|
Temp
|
温度
|
|
8
|
V_PDout
|
出力パワーモニター
|
|
9
|
GND
|
Ground
|
|
10
|
V_PDin
|
入力パワーモニター
|
|
11
|
PDC
|
ポンプモニター用フォトダイオード
(カソード) |
|
12
|
PE
|
ポンプ有効化(H:on; L:off)
|
|
13
|
PDA
|
ポンプモニター用フォトダイオード
(アノード) |
|
14
|
PI
|
ポンプ電流
|
|
15
|
NC
|
No connection
|
|
16
|
NC
|
No connection
|
