光ファイバーロータリージョイント
Princetel社は米国はニュージャージー州にあり、光ファイバ関連製品の光ファーバー相互コネクト関連の専門メーカ
です。回転系や動作系のシステムのファイバー適用部分のコネクタとして提供させていただきます。小型化に成功
しており、当製品はマイクロロータリージョイントとしては世界で最も小型なＦＯＲＪです。Princetel社HPへ(詳細)
です。回転系や動作系のシステムのファイバー適用部分のコネクタとして提供させていただきます。小型化に成功
しており、当製品はマイクロロータリージョイントとしては世界で最も小型なＦＯＲＪです。Princetel社HPへ(詳細)

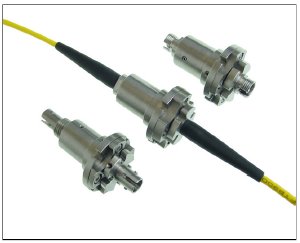

シングルチャンネル光ファイバー
ロータリージョイント（Rシリーズ、SM、MM）
・広く使用される汎用タイプ
・頑強な本体にローター部、固定部が組込まれレセプタクル、
又はピグテールにSF,FCコネクタ付き
・低挿入損失、低リターンロス
・極低温（-40℃）、ほこり、水に絶え得る密封性
・635～1650nmに適用
・2000rpmの最大回転速度
詳細につきましては以下ご参照下さい。
⇒詳細
ロータリージョイント（Rシリーズ、SM、MM）
・広く使用される汎用タイプ
・頑強な本体にローター部、固定部が組込まれレセプタクル、
又はピグテールにSF,FCコネクタ付き
・低挿入損失、低リターンロス
・極低温（-40℃）、ほこり、水に絶え得る密封性
・635～1650nmに適用
・2000rpmの最大回転速度
詳細につきましては以下ご参照下さい。
⇒詳細

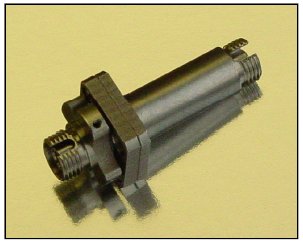

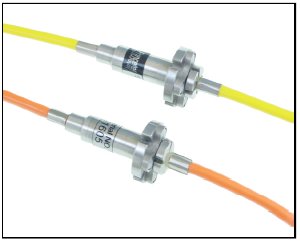

小型ファイバーロータリージョイント
（MJXシリーズ、SM、MM）
・世界最小サイズかつ最軽量製品
・非常に低挿入損失、低リターンロス
・低挿入損失、低リターンロス
・極低温（-40℃）、ほこり、水に絶え得る密封性
・850～1650nmに適用
・2000rpmの最大回転速度
・6.8mmφ×29mm長
・10g（重量）
詳細につきましては以下ご参照下さい。
⇒詳細
（MJXシリーズ、SM、MM）
・世界最小サイズかつ最軽量製品
・非常に低挿入損失、低リターンロス
・低挿入損失、低リターンロス
・極低温（-40℃）、ほこり、水に絶え得る密封性
・850～1650nmに適用
・2000rpmの最大回転速度
・6.8mmφ×29mm長
・10g（重量）
詳細につきましては以下ご参照下さい。
⇒詳細

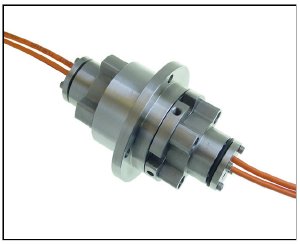

2チャンネルファイバーロータリージョイント
(MJ2シリーズ、MM)
・マルチモード対応製品に適用
ただし2chの1つはSM適用可能
・2入力のFORJは独立した2チャンネルに接続
・850～1650nmに適用
・低挿入損失（<5dB）（MM,SM）
・低クロストーク（>50dB）
・100rpmの最大回転速度
・ステンレス使用
詳細につきましては以下ご参照下さい。
⇒詳細
(MJ2シリーズ、MM)
・マルチモード対応製品に適用
ただし2chの1つはSM適用可能
・2入力のFORJは独立した2チャンネルに接続
・850～1650nmに適用
・低挿入損失（<5dB）（MM,SM）
・低クロストーク（>50dB）
・100rpmの最大回転速度
・ステンレス使用
詳細につきましては以下ご参照下さい。
⇒詳細

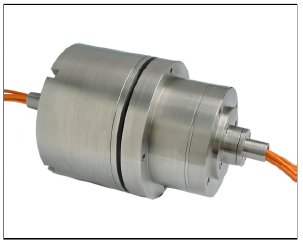

多チャンネルファイバーロータリージョイント
（MJnシリーズ ファイバー）
・ファイバー光軸に沿った回転に依り
・光信号に影響のない安定した回転が得られる高精度設計
・遠隔装置、医療機器、誘導装置、油田掘削装置、
センシング機器、他に適用
・850～1650nmに適用
・2～4チャンネルの適用チャンネル数
・低クロストーク（>50dB）
・100rpmの最大回転速度
・67φ×120mm長、2.5Kg
詳細につきましては以下ご参照下さい。
⇒詳細
（MJnシリーズ ファイバー）
・ファイバー光軸に沿った回転に依り
・光信号に影響のない安定した回転が得られる高精度設計
・遠隔装置、医療機器、誘導装置、油田掘削装置、
センシング機器、他に適用
・850～1650nmに適用
・2～4チャンネルの適用チャンネル数
・低クロストーク（>50dB）
・100rpmの最大回転速度
・67φ×120mm長、2.5Kg
詳細につきましては以下ご参照下さい。
⇒詳細
光ファイバーロータリーアダプター
（RFCXシリーズ、SM、MM）
・標準FCバルクヘッドアダプタの代わりに
シングルチャンネルレセプタクルロータリージョイント製品
・低挿入損失、低リターンロス
・635～1650nmに適用
・2000rpmの最大回転速度
・-40℃～65℃の動作温度
・ほこり、水に絶え得る密封性
・ハウジング材はステンレス使用
詳細につきましては以下ご参照下さい。
⇒詳細
（RFCXシリーズ、SM、MM）
・標準FCバルクヘッドアダプタの代わりに
シングルチャンネルレセプタクルロータリージョイント製品
・低挿入損失、低リターンロス
・635～1650nmに適用
・2000rpmの最大回転速度
・-40℃～65℃の動作温度
・ほこり、水に絶え得る密封性
・ハウジング材はステンレス使用
詳細につきましては以下ご参照下さい。
⇒詳細

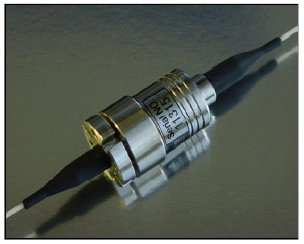

低反射ファイバーロータリージョイント
（MJPシリーズ、SM、MM)
・ステンレス構造でセラミックのボールベアリング使用により
頑強な本体、高精度かつ耐久性に優れている。
・低リターンロス（>50dB）
・高速回転（3000rpm）
・850nm～1650nmに適用
・23dBmの耐入力光パワー
・0～65℃の動作温度
・14φ×23mm長
詳細につきましては以下ご参照下さい。
⇒詳細
（MJPシリーズ、SM、MM)
・ステンレス構造でセラミックのボールベアリング使用により
頑強な本体、高精度かつ耐久性に優れている。
・低リターンロス（>50dB）
・高速回転（3000rpm）
・850nm～1650nmに適用
・23dBmの耐入力光パワー
・0～65℃の動作温度
・14φ×23mm長
詳細につきましては以下ご参照下さい。
⇒詳細

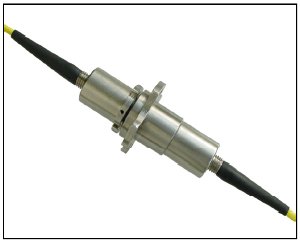

2チャンネルファイバーロータリージョイント
（RJ2シリーズ、SM＆MM）
・2チャンネルともSM又はMMに適用
・2入力のFORJは独立の2チャンネルに接続できるロータリージョイント
・安定性に優れ、クロクトークの特性（>55dB）
・耐圧力性に優れている
・850nm～1650nmに適用
・低挿入損失（<5dB）（SM、MM）
・100rpmの最大回転速度
詳細につきましては以下ご参照下さい。
⇒詳細
（RJ2シリーズ、SM＆MM）
・2チャンネルともSM又はMMに適用
・2入力のFORJは独立の2チャンネルに接続できるロータリージョイント
・安定性に優れ、クロクトークの特性（>55dB）
・耐圧力性に優れている
・850nm～1650nmに適用
・低挿入損失（<5dB）（SM、MM）
・100rpmの最大回転速度
詳細につきましては以下ご参照下さい。
⇒詳細

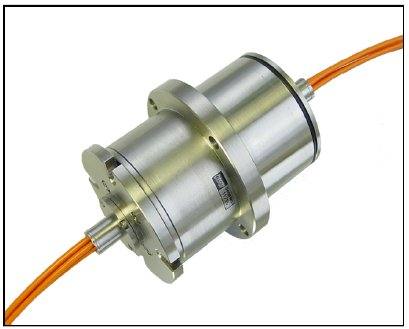

多チャンネルファイバーロータリージョイント
（RJｎシリーズ、SM、MM）
・ファイバー光軸に沿った回転に依り、光信号に影響のない安定回転
・高精度の安定した回転は優れたギヤーシステムにより達成
・850～1650nmに適用
・5～10チャンネルの適用チャンネル数
・低リターンロス（>45dB）（標準55dB）
・100rpmの最大回転速度
・98φ×163mm長、3.4Kg
・ロボット、センシング機器、その他の応用
詳細につきましては以下ご参照下さい。
⇒詳細
（RJｎシリーズ、SM、MM）
・ファイバー光軸に沿った回転に依り、光信号に影響のない安定回転
・高精度の安定した回転は優れたギヤーシステムにより達成
・850～1650nmに適用
・5～10チャンネルの適用チャンネル数
・低リターンロス（>45dB）（標準55dB）
・100rpmの最大回転速度
・98φ×163mm長、3.4Kg
・ロボット、センシング機器、その他の応用
詳細につきましては以下ご参照下さい。
⇒詳細
特長・高速回転の箇所の低損失の光伝送を可能にした画期的な製品です。
･SM,MMファイバー、波長650～1550nmに対して対応可能な製品です。
･1ch.から10Ch.まで対応が可能です。
･海底等の非常に高圧な場所においても対応可能なオプションが御座います。
･電流制御に対して対応可能です。(スリップリング選択ガイド ご参照下さい ⇒選択ガイド
･SM,MMファイバー、波長650～1550nmに対して対応可能な製品です。
･1ch.から10Ch.まで対応が可能です。
･海底等の非常に高圧な場所においても対応可能なオプションが御座います。
･電流制御に対して対応可能です。(スリップリング選択ガイド ご参照下さい ⇒選択ガイド
|
FORJモデルNo
(スリップリング対応) |
Ch.数
/ 圧力○ |
ファイバー
|
筐体
|
波長(nm)
|
I.L.(dB)
/R.L(dB) |
回転速度
(rpm) |
コネクタ
|
サイズ(mm)
/ 重量(ｇ) |
詳細
|
|
RPT (SR223）
|
1/ ○
|
SM&MM
|
Pigtail
|
650-1550
|
<2/ >40
|
2000
|
全て可能
|
17x26/ 50
|
⇒詳細
|
|
RFC
|
1
|
SM&MM
|
FC/PC
|
650-1550
|
<2/ >30
|
2000
|
FC/PC
|
17x26/ 50
|
⇒詳細
|
|
RST
|
1
|
SM&MM
|
ST/PC
|
650-1550
|
<2/ >30
|
2000
|
ST/PC
|
17x26/ 50
|
⇒詳細
|
|
RFA
|
1
|
SM
|
FC/APC
|
650-1550
|
<2/ >50
|
2000
|
FC/APC
|
23x90/175
|
⇒詳細
|
|
MJX (SR202)
|
1/ ○
|
SM&MM
|
Pigtail
|
650-1550
|
<2/ >40
|
2000
|
全て可能
|
6.8x28/ 10
|
⇒詳細
|
|
RFCX
|
1
|
SM＆MM
|
FC/PC
|
650-1550
|
<2/ >30
|
2000
|
FC/PC
|
8.5x40/ 20
|
⇒詳細
|
|
MJP
|
1
|
SM＆MM
|
Pigtail
|
650-1550
|
<2/ >50
|
1000
|
全て可能
|
17x/37/ 50
|
⇒詳細
|
|
MJ2 (SR223)
|
2
|
SM&MM
|
Pigtail
|
850-1550
|
<4/6
|
100
|
全て可能
|
20x65/100
|
⇒詳細
|
|
RJ2 (SR221/SR723)
|
2/○
|
SM＆MM
|
Pigtail
|
850-1550
|
<4/6
|
100
|
全て可能
|
44x83/550
|
⇒詳細
|
|
MJn(SR221/SR723)
|
2-7/○
|
SM＆MM
|
PT,FC,ST
|
850-1550
|
<5/ >45
|
100
|
全て可能
|
67x120/2500
|
⇒詳細
|
|
RJｎ
|
3-10
|
SM＆MM
|
Pigtail
|
850-1550
|
<5/ >45
|
100
|
全て可能
|
98x161/3500
|
⇒詳細
|
光ファイバーロータリージョイント(FORJ)、スリップリング選択対応ガイド
|
モデルNo.
|
対応するFORJシリーズ
|
動作電圧/電流(Amp/ring)
|
回転速度(r.p.m.)
|
動作温度
/保存温度(℃) |
コネクタ
|
サイズ(mm)/重量(g)
|
詳細
|
|
SR202
|
MJXシリーズ
|
250V/ 5
|
500
|
-40～65
/ -50～85 |
オプション
|
44 x100
/ 100 |
⇒詳細
|
|
SR223
|
RPTシリーズ
MJ2シリーズ |
1000V(RMS),
2000V ｵﾌﾟｼｮﾝ / 10 |
250
|
-40～65
/ -50～85 |
オプション
|
60.3x71
/ 1000 |
⇒詳細
|
|
SR221
|
MJｎシリーズ
RJ2シリーズ |
2000V(RMS)
/ 14 |
100
|
-40～65
/ -50～85 |
オプション
|
119x197
/ 2500 |
⇒詳細
|
|
SR723
|
MJｎシリーズ
RJ2シリーズ |
2000V(RMS)
/14 |
100
|
-40～65
/ -50～85 |
ST/Rotor
FC/Stator |
120x431
/ 1400 |
⇒詳細
|
光ファイバースリップリング 選択ガイド
