製品名：マイクロ波光リンクシステム
船舶用光ファイバーアンテナリンク(FOAL)
OFW-5800
Microwave Photonic Systems社
船舶用光ファイバーアンテナリンク(FOAL)
OFW-5800
Microwave Photonic Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にてﾃﾞｰﾀ処理，
解析いたします。
L1並びにL2GPS RF信号を受信し、RF強度変調光キャリヤを発生し
船舶内光ファイバーを経由して受信モジュールに光キャリヤを伝送する

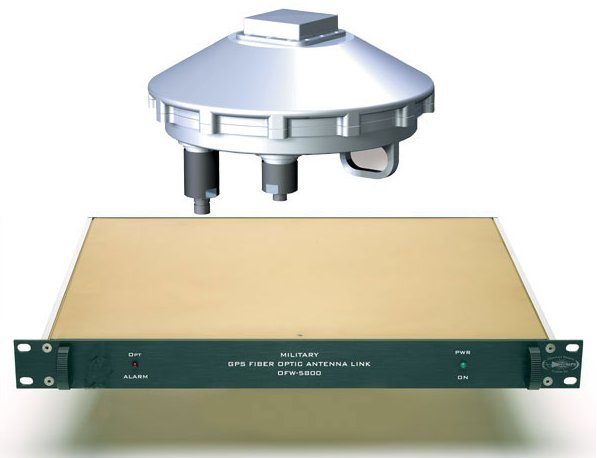

ＯＦＷ‐5800光ファイバーアンテナリンクは船舶の上甲板マストに設置されているアンテナ
モジュールとデッキの下のナビゲーション空間(IC/GYRO室)に設置されているレシーバより
構成されています。
当システムはレシーバL2とL2ＧＰＳ信号を受信する部分とＲＦ強度変調されたキャリヤを
発生し光キャリヤを船舶の光ファイバを介してレシーバモジュールに伝送されます。
当システムは光を受信しＧＰＳ RF信号に光キャリヤを変換しＧＰＳ信号をＧＶＲＣに分配
します。2台のＯＦＷ‐5800システムを構成する場合は対応しているお互いの
NAVSSI/GVRCを介している独立のＯＦＷ‐5800から構成されております。
・COTSハードを適用 ・双対のFOALサブシステム仕様 ・上甲板の光ファイバーとAC電源IC箱の除外
・軍需のFRPA-GP筐体は含む ・軍規格の多チャンネル光コネクタ ・様々な相互接続用光ファイバーケーブル適用
・従来のFOALレシーバに対応(コンパチ)
・船舶内の光LAN
| パラメータ | OFW-5800 |
| RF特性 | |
|
利得
|
21dB(min) , 35dB(max) |
|
中心周波数
|
L1:1575.42MHz & L2:1227.6MHz |
|
Out of Band Rejection
|
-3dB BW -40MHz(max), -40dB BW -140MHz(max) -70dB BW -245MHz(max) |
|
NF
|
4.0dB(max) |
|
入/出ＶＳＷＲ(max)
|
2.0:1 (max) |
|
スーパーフリーダイナミックレンジ
|
95dB Hz 2/3(typ) |
|
入力保護
|
<2.0GHz, 350W Peak, 10μsec PW, 0.1%DC
<2.0GHz, 400W Peak, 10μsec PW, 0.1%DC |
|
最大RF入力
|
30.0dBm CW
|
| 光学光特性 | |
|
動作波長(ｎｍ)
|
1310±15nm |
|
線幅
|
±2nm
|
|
光出力
|
3.0dBm/CH (typ)
|
|
E/O EFF
|
0.03W/A
|
|
応答特性
|
>0.85 AW
|
|
ファイバー
|
SM (9/125um)
|
| 一般特性 | |
|
動作温度
|
アンテナユニット: -28℃ to +65℃,レシーバユニット:0℃ to +50℃ |
|
保存温度
|
アンテナユニット: -40℃ to +71℃,レシーバユニット:-40℃ to +71℃ |
|
振動
|
MIL-STD-167 |
|
ショック
|
MIL-S-901D |
|
詳細
|
 概要(英文) |
