製品名：マイクロ波光リンクシステム
GPSインマルサット光アンテナリンク
OFW-3478
Microwave Photonics Systems社

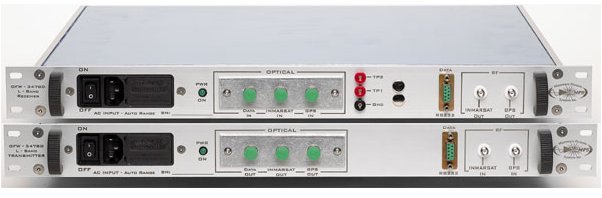

GPSインマルサット光アンテナリンク
OFW-3478
Microwave Photonics Systems社
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN:Fiber To The Node；IFL: Inter-Facility Link;
IF: Intermediate Frequency(中間周波数);
Inmarsat:International Maritime Satellite Organization(国際衛星海事機構)インマルサット；
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換
にてﾃﾞｰﾀ処理，解析いたします。
1.0GHz〜2.0GHｚの帯域におけるRF通信衛星のE/O並びにO/E変換を機能するように設計されております。
ＯＦＷ‐3478 ＧＰＳ/インマルサット光アンテナリンクは1.0ＧＨｚ〜2.0ＧＨｚの信号の衛星ＲＦ信号の下りリンク信号のＥ/O並びに
Ｏ/Ｅ変換を実施するように設計されております。特にＧＰＳアンテナとインマルサットの静止衛星からのＲＦ信号を同時に受信処理
が可能です。ＲＦ/光信号はアンテナの受信端と地上局の間の50ｋｍの距離を光ファイバーを経由して伝送出来ます。80Ｋｍまでの
伝送よご要望の場合はオプションで対応可能な長距離ＤＦＢレーザが御座います。ご要望ください。
当システムの光変換プロセスはＲＦキャリヤのﾃﾞｰﾀ変調フォーマットからは独立しております。またＧＰＳやインマルサットのＬＮ変調用の
駆動として光学的に集積されたバイアス‐Ｔに対応させて頂きます。
ＯＦＷ‐3478システムはアンテナ受信端と地上局との間の受信状況のモニタリングをＲＳ‐232Ｃ I/Oインターフェースを介してコンピュータ
で情報交換が出来，装置内のソフトを用いて処理が可能です。Ｉ/OパラメータにはＧＰＳとインマルサットのＬＮ変調器の電流，ＧＰＳと
インマルサットのレーザのバイアス電流，ＧＰＳとインマルサットの光受信パワー，内部温度並びに警報モニタリングが含まれております。
ＯＦＷ‐3478システムはシングルモードファイバーを用いたＬ‐バンド信号帯伝送の高性能なかつコストパフォーマンスの優れた製品です。
・ＧＰＳサテライト信号発生器の配信 ・サトコム(ＳＡＴＣＯＭ）(静止通信衛星)からの信号Ｌ‐バンド伝送
･遠隔測定 ･標準時間＆周波数の配信 ･アンテナリモーティング
・ＣＷＤＭ相当特性 ・GPS L1/L2 2波長同時処理可能 ・高リンク ダイナミックレンジ ・内臓ソフトによる制御
・RS-232Cによる主要システム状況モニタリング ・内臓ソフトによる制御
・インマルサットのLNAパワーリング(オプション) ・お客様仕様野構成に対応させて頂きます
| パラメータ | OFW-3478 |
| GPS特性 | |
|
RF 利得
|
-20dB to 38dB(調整可能範囲) |
|
RF ノイズ
|
3.0dB to 40dB(調整可能範囲) |
|
ＶＳＷＲ Input/Output
|
2.0：１ |
|
P1 dB
|
>20dB |
|
SFDR
|
>100 dB Hz2/3 |
|
光損失(予測)
|
>15dBm |
|
波長
|
1310nm, 1550nm 又は CWDM |
| インマルサット特性 | |
|
RF 利得
|
-20dB to 38dB(調整可能範囲) |
|
RF ノイズ
|
3.0dB to 40dB(調整可能範囲) |
|
ＶＳＷＲ Input/Output
|
2.0：１ |
|
P1 dB
|
>20dB |
|
SFDR
|
>100 dB Hz2/3 |
|
光損失(予測)
|
>15dBm |
|
波長
|
1310nm, 1550nm 又は CWDM |
| 一般特性 | |
|
伝送距離(Ｋｍ）
|
50Kｍ (80kmオプション) |
|
電源 AC自動調整
|
85VAC-264VAC, 47Hz to 440Hz,単相 |
|
電源 DC自動調整(オプション)
|
-48VDC to +48VDC |
|
AC レセプタクル
|
IEC320 |
|
光入力
|
FC/APC, SC/APC, AVIM APC or お客様仕様 |
|
RF出力コネクタ
|
SMA(f), 50Ω, or F(f), 75Ω |
|
動作温度/保存温度
|
-40 to +71℃/ -40 to +85℃ |
|
ローカル警報
|
LED-光パワー不履行；LED-線間電圧ON |
|
光パワーモニタ
|
1V/m W±10% |
|
リモート警報
|
Open Collector & RS232C or RS-485 インターフェース |
|
サイズ
|
19"(W) x 14"(L) x 1.75"(H)
|
|
詳細
|
 概要(英文) |
