製品名：マイクロ波光リンクシステム
L-バンド光ファイバー設備内システム
OFW-3427
Microwave Photonics Systems社
L-バンド光ファイバー設備内システム
OFW-3427
Microwave Photonics Systems社
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN:Fiber To The Node；IFL: Inter-Facility Link;
IF: Intermediate Frequency(中間周波数);
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にてﾃﾞｰﾀ処理，
解析いたします。
シングルモード光ファイバーケーブルを用いた800〜2250MHｚの周波数範囲におけるRF信号の長距離
伝送用のハードウエア

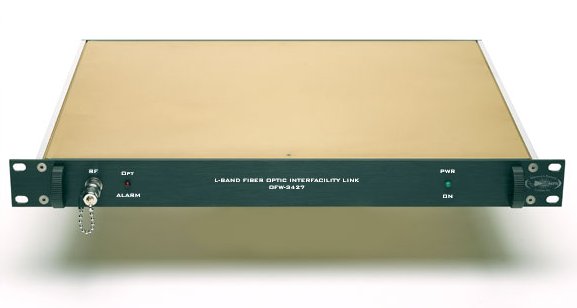

ＯＦＷ‐3427 Lバンド光ファイバーインターファシリティ(ＩＦ)リンクシステムは周波数範囲(800‐2250ＭＨｚ)変調帯域の長距離
伝送用シングルモードファイバー光リンクシステムです。当システム標準システムは約50ｋｍ間の光伝送を提供可能とする
設備です。またオプションにより80ｋｍまでの伝送距離が可能となります。
システムの光変換プロセスはＲＦキャリヤのﾃﾞｰﾀ変調形式に関して独立しております。リンクは非常に低雑音，高ダイナミック
レンジ特性を有し高帯域の温度範囲での対応が可能なターンキー製品です。
当システムはＲＳ232 I/Oインターフェースによってお手持ちのコンピュータで状況をモニタする事が可能です。I/Oパラメータは
レーザのバイアス，受信光の光出力値，内部温度並びにアラームモニタリング等が含まれております。当システムは高性能な
コストパフォーマンスの優れたシングルモードファイバーのＬ‐バンド伝送のご提案をさせて頂きます。
・広帯域ＲＦ伝送 ・アンテナリモーティング ・L-バンドサトコム(民間静止通信衛星)上り/下りリンク
・ＧＰＳ/ワイヤレス/デジタル電話サーブす等の光リンク ･幹線ラジオ(Trunking Radio)
・ＣＷＤＭ相当特性 ・広帯域バンド幅(800ＭＨｚ to 2250ＭＨｚ) ･高ダイナミックレンジ ・低雑音ＲＦ Front-end
･ＬＮＢパワーリング(オプション) ・80Ｋｍ拡張距離(オプション) ・ＲＳ232(ＲＳ485ﾃﾞｰﾀポート：オプション)
| パラメータ | OFW-3427 |
| RF特性 | |
|
I/Oインピーダンス
|
75Ω(F-Conn.バージョン), 50Ω(SMA-Conn.バージョン)
|
|
キャリヤ 対 Noise比
|
40dB @RF 入力レベル=0dBm, 50dB @RF 入力レベル=20dBm
25dB @RF 入力レベル=10dBm, 38dB @RF 入力レベル=20dBm |
|
リンクRF利得(min)
|
21.0dB
|
|
RF利得変動(温度に対して)
|
±2.0dB |
|
バンド
|
L |
|
伝送距離(Ｋｍ）
|
50Kｍ (80kmオプション) |
|
2'次遮断点(IP2)
|
+50.0dBm(@0.0dB光損失), +57.0dBm(@-12dB光損失) |
|
3'次遮断点(IP3)
|
+48.0dBm |
|
NF
|
15dB(@(@0.0dB光損失,27MHz BW), 32dBm(@-12dB光損失, 27MHz BW) |
| 光学光特性 | |
|
動作波長(ｎｍ)
|
1310±2.0nm，1550±2.0nm，またはＣＷＤＭバンド |
| 一般特性 | |
|
電源電圧:AC自動調整
|
85VAC-264VAC, 47Hz to 440Hz, 単相 |
|
電源:DC自動調整(オプション）
|
-48VDC to +48VDC |
|
ACレセプタクル
|
IEC 320 |
|
光入力
|
FC/APC, SC/APC, AVIM APC or お客様仕様 |
|
RF出力
|
SMA(f), 50Ω, or F(f), 75Ω |
|
動作温度/保存温度
|
-40 to +71℃/ -40 to +85℃ |
|
ローカル警報
|
LED-光パワー不履行；LED-線間電圧ON |
|
光パワーモニタ
|
1V/m W±10% |
|
リモート警報
|
Open Collector & RS232C or RS-485 インターフェース |
|
サイズ
|
19"(W) x 14"(L) x 1.75"(H)
|
|
詳細
|
 概要(英文) |
