製品名：マイクロ波光リンクシステム
　　　光ファイバーアンテナリンク
OFW-1217
Microwave Photonics Systems社
Note:
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN:Fiber To The Node; IFL: Inter-Facility Link;
IF: Intermediate Frequency(中間周波数);
◇概要
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。
衛星からの信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にて
ﾃﾞｰﾀ処理，解析いたします。
◇用途
地上局とリモート制御のアンテナ間の４種までの各々のX-バンドSATCOMのUPリンクとDownリンク信号
を同時に伝送する用途として設計

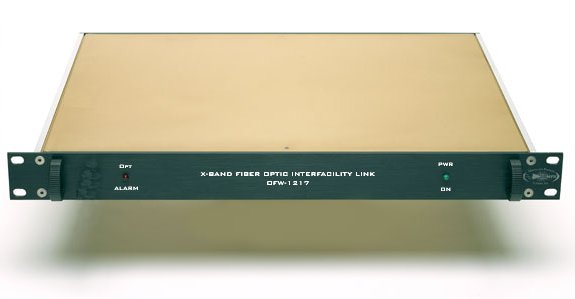

ＯＦＷ‐1217Ｌ 光ファイバーアンテナリンクはリモートアンテナと衛星地上局との間を光ファイバーを用いてサトコム(静止衛星)の4個
の個々のＸ‐バンド(8‐12GHz)を上りリンク，下りリンクを用いて同時に伝送出来るように設計したアナログ光ファイバーモデムです。

ＯＦＷ‐1217Ｌ 光ファイバーアンテナリンクは2台の19”ラックの設置が可能なように設計されており，Ｘ‐バンドのサトコムの上り
リンク，下りリンクのインターフェースに対応しております。上りリンクチャンネルは地上局設備からの7.9‐8.4ＧＨｚのＸ‐バンド入力
信号に対応し，一方下りリンクチャンネルはアンテナ側の設備から7.25‐7.75ＧＨｚのＸ‐バンド入力信号に対応します。

当装置はＲＳ‐485ﾃﾞｰﾀ拡張によって性能を維持しながら設備の増加が可能となっています。例えば，製品モデル10350A
ならびにモデル1035ＢはＸ‐バンド光レシーバプラグインモジュールを交換する事でKuバンド(12‐18GHz)のサテライト信号を
サポートするように対応した製品もございます。

ＯＦＷ‐1217Ｌ 光ファイバーアンテナリンクはWindowsをベースのRS-485，モニターとコントロールシステムより構成されデジタル
またはアナログ信号モニターリング，自動制御や初期アラーム設定等が可能です。
◇応用
・Ｘバンド上りリンク，下りリンク　　・サトコム(民間静止通信衛星)の上りリンク，下りリンク
◇特長
・Ｘバンド上りリンク，下りリンク　　・低雑音　　・高ダイナミックレンジ　　　・ソフト内臓によるコントロール
・サトコム(民間静止通信衛星)の上りリンク，下りリンク　　　・１Ｕラックマウント　　・お客様仕様に対応します。
◇主要仕様
パラメータ OFW-1217
RF特性
変調帯域(ＭＨｚ)　
 0.1 to 18 GHz
バンド
 X(8-12GHz);Ku(12-18GHz)
平坦度(ｄＢ)　(Ｆｌａｔｎｅｓｓ）(max）
 ±1.0 dB @7.0 to 9.0GHz
入/出力インピーダンス
 50Ω
入/出ＶＳＷＲ(max)
 1.35:1 (max) @7.0 to 9.0GHz
入力1dB Com.
 >+13.0dBm @7.0 to 9.0GHz
Max. RF 入力パワー
>+24.0dBm@7.0 to 9.0GHz
入力第3次(IP3)
>+27.0dBm@7.0 to 9.0GHz
等価入力雑音(EIN)
<-126.0dBm@7.0 to 9.0GHz
NF(dB)
<48.0dB@7.0 to 9.0GHz
スーパーフリーダイナミックレンジ
 >+102.0dB-Hz(2/3) @7.0 to 9.0GHz
SNR @1dB Comp.
 >+141.0dB@7.0 to 9.0GHz, 1Hz BW
光学光特性
動作波長(ｎｍ)
 1550±6.0nm
光出力
>7.0dBm
相対的雑音強度
<-1550dBm/Hz
コネクタタイプ
FC/APC
ファイバー
SM (9/125um)
一般特性
動作温度
 アンテナユニット: -28℃ to +65℃,レシーバユニット:0℃ to +50℃
保存温度
 -40〜+71℃
振動
 MIL-STD-167
ショック
 MIL-S-901D
