製品名：SATCOM & 地上ターミナル
OFW-6700TX/ OFW-6700RX
双対 Lバンド:(0.95-2.0)GHz/Xバンド:(7-9)GHz：
光ファイバー伝送システム
L/X-Band;Fiber Optic Transmission System
Microwave Photonic Systems社
OFW-6700TX/ OFW-6700RX
双対 Lバンド:(0.95-2.0)GHz/Xバンド:(7-9)GHz：
光ファイバー伝送システム
L/X-Band;Fiber Optic Transmission System
Microwave Photonic Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
DAS:Distributed Antenna System; LMR: Land Mobile Radio;
双対L(0.95-2.0GHz)/X(7-9GHz)バンド：光ファイバー伝送システム
OFW-6700は、Lバンド及びXバンドSATCOMアップリンク及びダウンリンクRF伝送アプリケーション用に設計された高性能RF光伝送システム
です。OFW-6700TXとOFW-6700RXをペアにしてSM光ファイバーケーブルを使用して相互接続すると、OFW-6700は双対バンド光ファイバー
インターファシリテイーリンクとして機能します。
L帯域伝送路は、受信機上で可変利得調整能力を有するように構成され、X帯域伝送路は送信、受信段の両方で可変利得調整素子で構成される。
この可変構成の利点はOFW-6700がMIL-SATCOM端末内のアップリンク(UL)又はダウンリンク(DL)伝送バスの動作要件の両方を満たす事が
出来る事である。
統合されたマイクロプロセッサーはシステム性能パラメータの監視、及び制御を提供し、オペレータが信号経路調整を動的に実行する事を可能に
る。前面パネルの入力キーを使用するか、RS-485通信ポートとローカルホストコンピュータを使用して調整を行います。

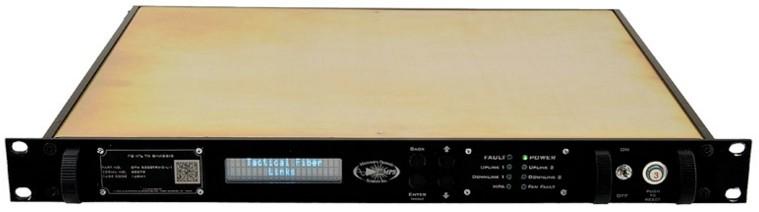

統合された19"x1RUシャーシ設計により、前面パネルVFD表示に、動作状態とゲインステージ値、内部温度、受信光パワー、電源電圧、システム
警報状況、等の重要なパラーメータを即座に表示出来ます。
･L-バンド(0.95-2.0GHz)アップリンク又はダウンリンク
･X-バンド(7.9-8.4)GHzアップリンク、(7.25-7.75)GHzダウンリンク
･高SFDR(High Spur Free Dynamic Range)
･ダイナミックゲイン調整
･VFDパネル デスプレイ
･フロントパネル調整キー
･状況モニタリング:RS-485
･光学仕様
･アンテナリモーティング
・Xバンド SATCOMトランスミッション
・Lバンド SATCOMトランスミッション
双対X＆Lバンドの光ファイバー伝送システム/ OFW 6700 仕様
|
一般 光パラメータ
|
仕様値
|
|
波長
|
1310nm
|
|
出力パワー(min)
|
+5.0 dBm
|
|
E/O Diff. Eff.(min)
|
0.1 W/A
|
|
線幅(3dB)
|
10MHz
|
|
サイドモード抑圧(標準)
|
45dB
|
|
電源
|
120VAC, 双対外部 AC/DC コンバータ
|
| 光 / RF コネクタ |
FC/APC ＆ SMA(f), 50Ω
|
|
動作/ 保存温度
|
0℃ 〜 +50℃/ -20℃〜+70℃
|
|
ローカルアラーム/ リモートアラーム
|
LED: Bit Fault & 光パワー不具合/ RS-485 インターフェース
|
|
サイズ
|
19" x 1RU ラックシャーシ
|
|
一般 光パラメータ
|
アップリンクチャネル
|
ダウンリンクチャネル
|
||
|
L/ Xバンド
|
Lバンド
|
Xバンド
|
Lバンド
|
Xバンド
|
|
周波数(GHz)
|
0.95〜2.0
|
7.9〜8.4
|
0.95〜2.0
|
7.25〜7.75
|
|
平坦度(標準)
|
±0.75dB(任意の500MHz帯にて)
|
±0.75dB(任意の500MHz帯にて)
|
||
|
VSWR 入/出力(max)
|
1.5:1
|
1.8:1
|
1.5:1
|
1.8:1
|
|
1dB 出力Comp.Level
|
20dBm(入力)
|
15dBm(出力)
|
20dBm(入力)
|
0.0dBm(出力)
|
|
出力IP-3(min)
|
30dBm
|
27dBm
|
30dBm
|
12.0dBm
|
|
RFリンクゲイン(min)
|
-10dB±1.0dB
|
0.0dB±1.0dB
|
-10dB±1.0dB
|
0.0dB±1.0dB
|
|
1dB 出力Comp.Level
|
20dBm(入力)
|
15dBm(出力)
|
20dBm(入力)
|
0.0dBm(出力)
|
|
NF(max)
|
58.0dB
|
46.0dB
|
58.0dB
|
32.0dB
|
|
RF入力パワー
|
+10dBm
|
+12dBm
|
+18dBm
|
-3.0dBm
|
