製品名：SATCOM & 地上ターミナル
OFW-7820シリーズ
CXバンド;6.0〜10.0 GHz 光ファイバーリンク:UPリンク
CX-Band;6 to 10 GHz 光ファイバーリンク:UPリンク
Microwave Photonic Systems社
OFW-7820シリーズ
CXバンド;6.0〜10.0 GHz 光ファイバーリンク:UPリンク
CX-Band;6 to 10 GHz 光ファイバーリンク:UPリンク
Microwave Photonic Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
DAS:Distributed Antenna System; LMR: Land Mobile Radio;
C/Xバンドの周波数範囲を中心とした４GHｚの瞬時帯域幅で優れた利得平坦性と位相直線性能を提供します。
OFW-7820サブシステムは、100kmまでの距離でシングルモード光ファイバーケーブルを使用して、C/Xバンド信号トラフィックを送信及びブロ
ードキャストするためのアース端子設計の一部です。これらの信号は、直接xバンドSATCOM又はIF周波数をKaバンドべクトルにアップコンバート
する事が出来ます。
内部温度等のヘルスパラメータのモニタリング等のシステムパラメータのリモート制御をサポートします。

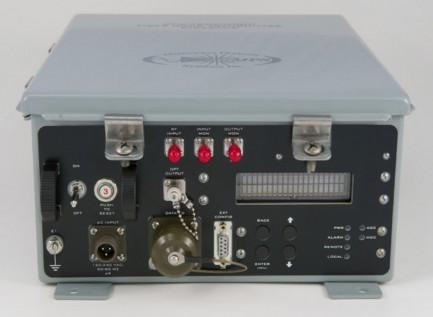

OFW-7820シリーズは、1RUx19インチラック、4RUx19インチ高密度プラグインカードシャーシ、頑丈な屋外エンクロージャー、コンパクトな
フランジ、マウントユニット等様々なスタイルの形態でパッケージ化可能です。
･RF瞬間帯域幅:4GHz
･SFDR: >110dB*Hz(2/3)
･入力及び出力電力モニタリング
･AGC又はMGCモード(オプション)
･ >100 km 拡張距離(オプション)
･C/XバンドSATCOM IFL ターミナル
・KaバンドアップコンバータIFトランスポート
・船積みSATCOMの設定
･アンテナリモーティング
･汎用RF配信
･マイクロ波遅延線
C/Xバンドの光ファイバーリンク/ OFW 7820 仕様
|
一般 光パラメータ
|
仕様値
|
|
波長
|
1310nm±2nm, 1550±2nm, 又はDWDMバンド
|
|
出力パワー(標準)
|
+8dBm
|
|
光ファイバー、コネクタ
|
SM ファイバー / FC/APC 又はお客様仕様
|
|
電源
|
ユニバーサルAC, 自動測距
|
|
RF入/ 出力ポート
|
SMA(F) 又はお客様仕様
|
|
動作/ 保存温度
|
-20〜+65℃/ -40〜+85℃
|
|
Local 警報 状態
|
前面パネルLED & キーパッド付きの2線VFD
|
|
リモート 警報 状態
|
イーサーネットコマンドラインインターフェース又はSNMP V.2
|
| RFパラメータ |
仕様値
|
| 周波数応答 |
6.0 〜 10.0 GHz
|
| RFリンク ゲイン(nom) |
0.0dB, +/- 1.0dB
|
| ゲイン平坦度（max.) |
±0.5dB (任意の4.0GHzスパンにて)
|
| 位相直線性(max) |
Parabolic:7°, Cubic:7°, リップル:7°p-p
|
| VSWR(max) |
1.5 : 1
|
| NF(min./ max.) |
22dB w/ 4.0 dBo 光損失余裕
|
| P1dB, Input(min.) |
0.0dBm
|
| IP3, Input(min/max) |
13dBm
|
| SFDR(Spur Free Dynamic Range(標準) |
110dB*Hz
|
