ＭＰ 6250 Kuバンド 光ファイバーリンク
Ku-Band Fiber Optic Link
Microwave Photonic Systems社
ＭＰ 6250 Kuバンド 光ファイバーリンク
Ku-Band Fiber Optic Link
Microwave Photonic Systems社
GPS:Global Positioning System(全地球測位システム)
SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線し、途中で
光-電気コンバーターによって各家庭には同軸ケーブルで配線する。FTTN（Fiber To The Node）とも呼ばれる。
FOAL:Fiber Optic Antenna Link、IFL:Interfacility Link、LNB:Low Noise Block Converter
DAS:Distributed Antenna System; LMR: Land Mobile Radio;

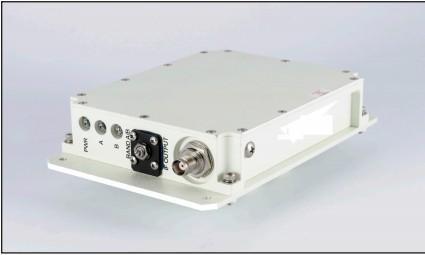

MP-6250 Ku-バンドRF光ファイバーインターフェイス(IFL)サブシステムはKu-帯域のアップリンク、又はダウンリンク周波数をカバーするように
最適化できる優れた利得平坦性及び位相リニアリティ性能を提供します。
MP-6250サブシステムは最大100kmの距離でシングルモード光ファイバーケーブルを使用して、広帯域SATCOMトラフィックを受信して配信
することを目的とした統合アース端子設計の一部です。
MP-6250は様々なアース端子の変調技術とそれに対応するデータレートに透過的な現場で実績の有るRF光変換技術を利用してます。サブ
システムのRF性能は、幅広い光損失許容範囲に亘って109dB*Hz(2/3)を超えるSFDR(Spur Free Dynamic Range)を提供するように最適化
されております。
･SATCOM IFL 接地端子 ・船積みSATCOMの敷設 ・アンテナリモーティング ･汎用RF配信 ･マイクロ波遅延線
・(10〜16.0) GHz ・波長: 1310nm,1550nm or DEDM波長 ・Kuバンドダウンリンク最適化 ・SFDR : > 109dB*Hz(2/3)
・AGC 又は MGC モード ･入/出力パワーモニタリング ･LNAパワーモニタリング(option) ･AC or DC 入力電源(option)
･>100km 拡張距離(option)
MP-6250 Ku-バンド、光ファイバーリンク 仕様
|
一般 パラメータ
|
仕様値
|
|
波長
|
1310nm±2nm, 1550nm±2nm 又はDWDM 波長
|
|
シングルサイドモード抑圧比
|
>30dB
|
|
光ファイバー
|
SMF
|
|
光インターフェース
|
FC/APC(又はお客様仕様)
|
|
出力パワー(標準)
|
+8dBm
|
|
電源
|
AC 又はDC (option)
|
|
RFポート
|
SMF(F)
|
|
動作/ 保存温度
|
-20〜+65℃/ -40〜+85℃
|
|
警報モニタリング
|
Local LED & リモートRS232/485 インターフェース
|
| RFパラメータ |
仕様値
|
| 周波数応答 |
10.0〜16.0 GHz
|
| ダウン/ アップリンク |
10.7 〜 12.75GHz/ 13.75 〜 14.5GHz
|
| RFリンクゲイン（標準) |
10dB
|
| ゲイン平坦度(max)/ 安定度 |
±1.0dB (peak to peak)/ ±0.25dB/24hr. 一定温度
|
| NF |
20dB(標準), 23dB(max)
|
| 群遅延変動 |
±0.1ns (peak to peak)
|
| VSWR(max) |
1.3:1 (max)
|
| RFインピーダンス |
50Ω
|
| 位相雑音 |
-100dBc/Hz (標準)at 100Hz off set
|
| SFDR (Spur Free Dynamic Range) |
105dBm(min.) at 1Hzバンド幅
|
| ダメージ受けない最大入力パワー |
+13dBm
|
