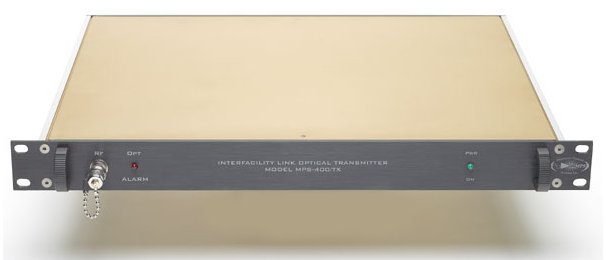

製品名：マイクロ波光リンクシステム
　　　IF光設備内リンクシステム
(中間周波数光ファイバー設備内リンクシステム)　
OFW-400
Microwave Photonics Systems社
Note:
GPS:Global Positioning System(全地球測位システム) SATCOM:satellite communications(米国の民間静止通信衛星)
PCS:Personal Communication Service(アメリカやカナダなどで提供されているデジタル携帯電話サービス)
COTS:Commercial Orbital Transportation Services、NASAが進めている商業軌道運搬サービスのプログラム名
HFC:Hybrid fiber-coaxial、CATVの配線方式の一つ。CATV局のセンター局（ヘッドエンド）から光ファイバーで配線
し、途中で光-電気コンバーターによって各家庭には同軸ケーブルで配線する。
FTTN:Fiber To The Node; IFL: Inter-Facility Link;IF: Intermediate Frequency(中間周波数)
◇概要
当社ではMicrowave Photonic Systems(MPS)社製品のアナログ無線用の光伝送装置を取り扱っております。衛星からの
信号，移動体通信からの信号，CATVの信号，等々のRF信号をE/O変換し長距離/短距離の光伝送しO/E変換にて
ﾃﾞｰﾀ処理，解析いたします。
◇用途
シングルモードファイバーを用いた5〜300MHｚの周波数帯域の中間周波数の長距離伝送用途
ＯＦＷ‐400 ＩＦ光ファイバーリンクシステムはＩＦ帯周波数変調帯域の光リンクシステムです。シングルモード，5ＭＨｚ
〜300ＭＨｚ(オプション：500ＭＨｚ)の50Ｋｍ(オプション80Ｋｍ)長距離伝送用システムとして提供させて頂きます。
製品は低雑音，高ダイナミックレンジ，広帯域温度範囲並びにターンキイ構成の製品です。
システムはＲＳ232I/Oインターフェースを通してお手持ちのコンピュータでモニターを可能とします。

Ｉ/Oパラメータにはレーザバイアス電流，光パワー，温度並びに警報モニタリング等が含まれております。更にオプション
の低雑音増幅(Low Noize Amp.)並びにＬＮ変調器用のバイアス‐Ｔ並びに周波数帯域の5ＭＨｚから500ＭＨｚを特性づけ
られます。75オーム入力/出力インピーダンスシステムは高性能なハイブリッドファイバー同軸ネットワーク内のＣＡＴＶ
リターンパス信号のコストパフォーマンスの優れた製品をご提供させて頂きます。
◇応用
・ＣＡＴＶリターン パス　リンク　・設備内のリンクリモート　･レファレンス周波数配信　・ＩＦ帯信号配信(70ＭＨｚ
/140ＭＨｚ) ・サトコム(民間静止通信衛星)の上りリンク，下りリンクリンク　　・ＨＦ(〜30ＭＨｚ)，ＶＨＦ(〜300
ＭＨｚ)信号伝送
◇特長
・ＣＷＤＭ相当特性　・広帯域バンド幅(5ＭＨｚ〜500ＭＨｚ)　･高ダイナミックレンジ・低雑音ＲＦ Front-end(オプ
ション)・ＬＮＢパワーリング(オプション) ・80Ｋｍ拡張距離(オプション) ・ＲＳ232(ＲＳ485ﾃﾞｰﾀポート：オプション)
◇主要仕様
パラメータ ＯＦＷ-４００
RF特性
変調帯域(ＭＨｚ)　
 5-300(ＭＨｚ)(標準), 5-500(ＭＨｚ)(オプション)
バンド
 ＩＦ
伝送距離(Ｋｍ）
 50Kｍ　(80kmオプション)
平坦度(ｄＢ)　(Ｆｌａｔｎｅｓｓ）(max）
 ±1.0 dB
ＶＳＷＲ(max)
 2.0：１
1dB Comp. Level(ｄＢｍ）　(min)
 20.0 dBm
Input IP-3 @2x+3　(dBm)　(min)
 34.0 dBm
入力ダメージレベル(dBm)
 +27.0 (1)
ＲＦリンク利得(dB)　(typ)
 0.0 dBm@1.0dB 光損失
NF(dB) (max)
 35.0 dBm　@1.0dB　光損失
光学光特性
動作波長(ｎｍ)
 1310±2.0nm，1550±2.0nm，またはＣＷＤＭバンド
ＬＤパワー(ｄＢｍ）　/クラス
 +3±0.5dBm / Clas-3A
反射減衰量(ｄＢ）（max)
 36dB@ full specs
E/O Diff.Eff.(W/A) (min)
 0.06 W/A
一般特性
電源電圧　　AC自動調整
 85VAC-264VAC, 47Hz to 440Hz, 単相
電源　　DC自動調整(オプション）
 -48VDC to +48VDC
ACレセプタクル
 IEC 320
光入力
 FC/APC, SC/APC, AVIM APC or お客様仕様
RF出力
 SMA(f), 50Ω, or F(f), 75Ω
動作温度/保存温度
 -40〜+71℃/ -40〜+85℃
ローカル警報
 LED-光パワー不履行；LED-線間電圧ON
光パワーモニタ
 1V/m W±10%
リモート警報
 Open Collector & RS232C or RS-485 インターフェース
