◇製品名　1 pps 光ファイバー
トランスミッター & レシーバーモジュール
MP-2325TX / MP-2325RX
MicrowavePhotonicSystems社
◇特長
●全面のLED表示により電源、光の状態確認　　　●フランジ或いはプラグインタイプの適応
●15dBの損失予想　　　　●伝送距離は15km以上
お問い合わせ
株式会社ネオトロン
特性
PM2325TRX
データレート
1 pulse/sec ~ 10Kpulse/sec.
立上り/下り 時間
20ns
インピーダンス
50 Ω
RFコネクタ
SMA(f), BNC (option)
入/出力レベル
4V TTL
出力駆動電流
40mA(Max.)
ビットエラーレート(BER)
1310nm(1550nm:Option)
波長
LED: TX 光パワー表示
出力パワー
1mW
光損失許容
0～15dB
光コネクター
FC/APC, (SC, ST, LC :Option)
動作温度
-40℃～+85℃
電源電圧
8～24VDC(フランジマウント),背面(プラグイン)
サイズ
3U: プラグイン、3"x3.7"x1.25":フランジマウント
インターフェース(リモート)
RS232
詳細
PM2325TRX　　
◇仕様
◇用途　&　応用
●アンテナリモート　　　●SATCONターミナル　　　●テレメトリシステム　　　　
◇概要
MP2325 1ppsモジュールは重要なネットワークタイミング及び広帯域RF信号をSMファイバーで伝送します。プラグ
インモジュールは当社製品のMPS1910と1914型のシャーシと形態、機能が互換性あり全ての運用システムで適応可能
です。当デバイスを一対(TX, RX)でご利用頂く事により1ppsから10,000ppsのパルス信号の伝送が可能で高品質
のTTLコード化DCタイムコード,IRIG A～H, のポイントツーポイント伝送が可能です。

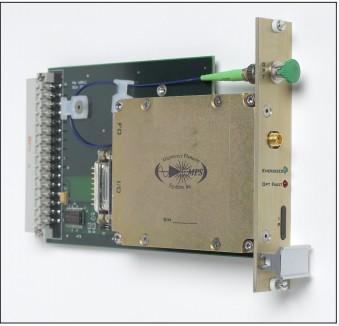

MP-2325は写真のプラグイン又は右の写真のスタンドアローン型のフランジモジュールとして提供されます。
15kmの伝送距離が可能です。
プラグインモジュールは電源と光の接続を全面パネルのLEDで表示され、またTXもRXも内部の通信インター
フェースを介してユーザの方々に状態の監視が可能となってます。
1pps 光ファイバートランスミッター＆レシーバーモジュール　仕様
