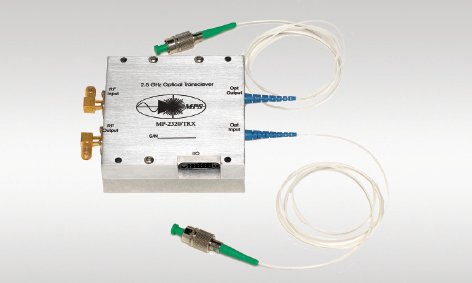

◇製品名 RFアナログ光伝送モジュール
2.5G アナログ光トランスミッタ
MP2320TRX
MicrowavePhotonicsSystems社
2.5G アナログ光トランスミッタ
MP2320TRX
MicrowavePhotonicsSystems社
◇特長
●CWDM対応 ●高ダイナミックレンジ ●広帯域バンド幅；MP2320TRX/１MHｚ～2.25GHｚ
●温度制御付き高ダイナミックレンジ，低雑音のFP LDを使用 ●低雑音アンプ(オプション)
●ユニットにはRS232 I/Oインターフェース付きですのでモニタ可能,RS-485:オプション
●I/Oパラメータはレーザのバイアス電流，温度並びにアラーム付き
●伝送距離はMP2320TRXが50km(標準)/80km（オプション)
●CWDM対応 ●高ダイナミックレンジ ●広帯域バンド幅；MP2320TRX/１MHｚ～2.25GHｚ
●温度制御付き高ダイナミックレンジ，低雑音のFP LDを使用 ●低雑音アンプ(オプション)
●ユニットにはRS232 I/Oインターフェース付きですのでモニタ可能,RS-485:オプション
●I/Oパラメータはレーザのバイアス電流，温度並びにアラーム付き
●伝送距離はMP2320TRXが50km(標準)/80km（オプション)
◇応用
●設備内リンクリモート ●アンテナリモーティング ●SATCOM L-バンド伝送 ●GPS信号伝送 ●UHF伝送
●無線/PCS（Personal Communication Service：個人電話サービス) ●広帯域RF伝送
●設備内リンクリモート ●アンテナリモーティング ●SATCOM L-バンド伝送 ●GPS信号伝送 ●UHF伝送
●無線/PCS（Personal Communication Service：個人電話サービス) ●広帯域RF伝送
◇仕 様
|
特性
|
MP2320TRX
|
|
光学
|
|
|
動作波長
|
1310±2ｎm，1550±2ｎｍまたはCWDMバンド波長
|
|
レーザﾀﾞｲｵｰﾄﾞ
|
Class 3A
|
|
光出力
|
＋3ｄBm±0.5ｄBm
|
|
許容反射減衰量
|
36ｄB ＠全仕様にて
|
|
E/O Diff. Eff.
|
0.06W/A(Min.)
|
|
RFチャンネル
|
|
|
変調帯域
|
１00MHｚ～2.5Hｚ
|
|
フラットネス(平坦度)
|
±2.0ｄB(Max.)
|
|
VSWR
|
2.0：1
|
|
１ｄB Comp. レベル
|
15.0ｄBm(1)(Min.)
|
|
入力IP‐3Min＠2x+3ｄBm
|
26.0ｄBm(1)
|
|
入力ダメージ範囲
|
+27.0ｄBm(1)
|
|
RFリンク利得
|
+0.0ｄB＠1.0ｄB OpticalLoss(1)
|
|
NF
|
35ｄB ＠1.0ｄB Optical Loss(1)
|
|
一般
|
|
|
電源電圧,DC
|
+8～+24Vdc, @500mA
|
|
光コネクタ
|
FC/APC, SC/APC, AVIM/APC or User Specified
|
|
RF 出力コネクタ
|
SMA(f), 50Ω or F(f), 75Ω
|
|
DCコネクタ
|
DB-15
|
|
動作/保存 温度
|
-40～+71℃/-55～+85℃
|
|
光パワーモニタ
|
1V/mW±10%
|
|
ローカル警報
|
LED-光パワー不履行, LED-Line Power On
|
|
リモート警報
|
Open collector & RS232 or RS-485 interface
|
|
サイズ
|
5.6(L)"x6(W)"x 1.35(H)"
|
|
詳細
|
 MP2320TRX |
注:*(1)RF入力からRF出力の全体のリンク特性
