◇特長
低損失、広帯域な光強度変調器です。OC-192データレート、FEC(Forward Error Correction)の 応用に対応します。
低損失、広帯域な光強度変調器です。OC-192データレート、FEC(Forward Error Correction)の 応用に対応します。
◇製品：LN変調器
光強度変調器：10-20 Gb/s
1550nm, 10-20 Gb/s, Intensity Modulator
光強度変調器：10-20 Gb/s
1550nm, 10-20 Gb/s, Intensity Modulator
光強度変調器: 10-20 Gb/s 特性
|
パラメータ
|
Z-カット
Fixed pre-chirp |
X-カット
Zero-chirp |
|
挿入損失:Insertion Loss
|
< 3 dB ( < 2 dB opt.)
|
< 4 dB ( < 3 dB opt.)
|
|
バンド幅:Bandwidth ( 3 dB)
|
> 10, > 16, > 20 GHz
|
|
|
変調ポート: Modulation Port Vπ(＠ 1 GHz)
|
<4.0 V
|
< 5.0V( <4.0 V opt.)
|
|
DCバイアスポート:Bias Port Vπ
(各電極上:on separate electrode) |
< 10 V
|
|
|
S11
|
< -10 dB
|
|
|
光ゼロ深度:Optical Null Depth(@ DC)
|
> 20 dB ( >30, >40, >50, >60 dB opt.)
|
|
|
光反射減衰量:Optical Return Loss
|
> 50 dB
|
|
|
アルファチャープ係数:Alpha Chirp Factor
|
-0.7 ± 0.1
|
0.0 ± 0.1
|
|
パッケージサイズ:Package Dimensions
|
3.48" x 0.35" x 0.35"( 88.4 x 8.9 x 8.9mm3)
(小型因子:Small form factor ハウジングご要望に対応します。) |
|
|
RF コネクタ: Connector
|
メス : female K
|
|
|
動作波長: Operating Wavelength
|
1.55 um ( C- & L-バンド): (0.8, 1.06um, 1.3um 対応可能）
|
|
|
入力ファイバー: Input Fiber
|
PM
|
|
|
出力ファイバー: Output Fiber
|
SM 又は PM
|
|
|
光コネクタ: Optical Connectors
|
FC/UPC(標準)(FC/APC & その他対応します)
|
|
|
オプション: Options
|
超低挿入損失、 2波長動作(1.3um/1.55um)
集積モニター用PD，集積ポポライザ 外部のRF終端ポート，集積された位相変調器 双対の相補的な出力( 1x2, 2x2 ) カスタム消光比 |
|

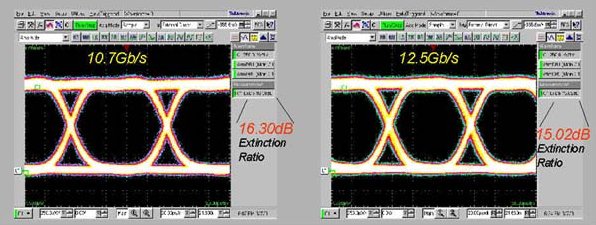

測定:z-cutデバイスに因る
アイダイヤグラム測定
アイダイヤグラム測定
