ビームの菱形への変位/Ｂｅａｍ Displacement rhombs
LEYSOP Ltd.
ビームの菱形への変位/Ｂｅａｍ Displacement rhombs
LEYSOP Ltd.
偏光器/ポラライザー、デ･ポラライザーなどがあります。

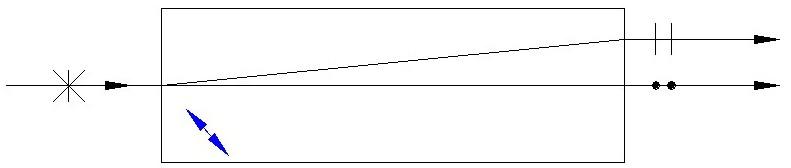

このシンプルな装置は、通常方解石で製造され、ビームを2つの直交する偏光成分に分離する簡潔な方法を提供します。
方解石のブロックに入射するビームは、光軸に対して42°でカットされた入射面および出射面を有し、異常光線成分の
最大変位（角度偏差ではない）を受ける。 この効果は伝播長の10分の1のわずかにビームの重心の変位を提供し、
従って1μmの波長で10mmの長い菱形によって生じる変位は約1.05mmになります。 他の複屈折材料もまた、石英の
透過率によって覆われていない波長に使用することができ、その一例は石英であるが、生成される変位は、一般に、
石英の複屈折がより低いため等価的に長い方解石菱形 となります。
型式仕様
|
パラメータ
|
BSC-08-20
|
BSC-08-30
|
BSC-08-40
|
BSC-08-50
|
BSC-08-60
|
BSC-10-20
|
BSC-10-30
|
BSC-10-40
|
BSC-10-50
|
BSC-10-60
|
|
口径(mm)
|
8
|
8
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
|
長さ(mm)
|
20
|
30
|
40
|
50
|
60
|
20
|
30
|
40
|
50
|
60
|
|
変位(mm)
|
2
|
3
|
4
|
5
|
6
|
2
|
3
|
4
|
5
|
6
|
|
マウント径(mm)
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
Leysopでは必要に応じて、ARコーティングの有無に関わらず、必要に応じてこれらのコンポーネントを他の仕様の口径、
変位で提供可能です。 デバイスは保護リングに取り付けて提供するか、または裸の状態で供給させて頂きます。
その他のご要望についてはお問い合わせ下さい。 例えば、長さ25mm（公称変位2.5mm）の5mm開口rhomb、532nm
でマウント装着されたマウント、この場合マウントは、BSC-05-25-AR532-Mとして指定されます。
