LEYSOP社は空間系の偏光器として、Glan- Taylor, Glan-Thompson, Rochon & Wollaston, Lyot & Wedge その他の
偏光器/ポラライザー、デ･ポラライザーなどがあります。
偏光器/ポラライザー、デ･ポラライザーなどがあります。
空間系デバイス/ EO-Qスイッチ、ポッケルセル

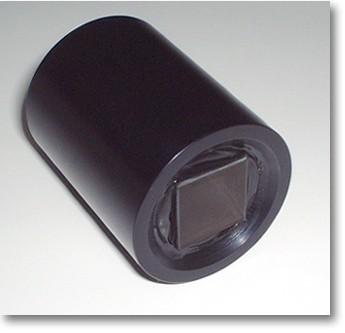

グラン-トムソン/Glan-Ｔｈｏｍｓｏｎ 偏光器
LEYSOP Ltd.
グラン-トムソン/Glan-Ｔｈｏｍｓｏｎ 偏光器
LEYSOP Ltd.
グラン-トムソン/Glan-Ｔｈｏｍｓｏｎ 偏光器
型式仕様
|
パラメータ
|
GTM10
|
GTM12
|
GTM15
|
GTM20
|
GTML10
|
GTML12
|
GTML15
|
GTML20
|
|
口径(mm)
|
10
|
12
|
15
|
18
|
10
|
12
|
15
|
18
|
|
L/A 比
|
2.5
|
2.5
|
2.5
|
2.5
|
3.0
|
3.0
|
3.0
|
3.0
|
|
マウント径(mm)
|
25
|
25
|
30
|
40
|
25
|
25
|
30
|
40
|
|
マウント長さmm)
|
28
|
33
|
40
|
55
|
35
|
40
|
50
|
65
|
方解石グラン・トムソン接合プリズム偏光器は、方解石偏光器としては最も
大きな開口径フィールド角製品でありしかも最も低い透過損失であります。
しかし、Glan-Thompsonの接合界面は、高出力レーザーでの使用には
不適格ですが、分光偏光法および一般的な分極および分析研究分野、
その他の研究分野に広く用いられます。
標準的な形態のL / A = 2.5の長さ開口比は、14°より大きいプリズム軸に
関して対称な有用な角度偏光場をもたらし、長い形L / A = 25°以上に
なります。 UV応用に関しては、より短い縦横比のデバイスを使用する事を
お勧めします。これは、方解石の厚さが厚いためにロスが発生するためです。
| パラメータ |
特性値
|
|
スペクトル範囲
|
250-2300 nm
|
|
消光比
|
> 105
|
|
ビーム偏差
|
< 2.0 min
|
|
透過ARコート
|
97%
|
|
面精度
|
λ/8
|
|
最大パワー(CW)
|
1.0w/cm2
|
光学特性
