LEYSOP社は空間系の偏光器として、Glan- Taylor, Glan-Thompson, Rochon & Wollaston, Lyot & Wedge その他
の偏光器/ポラライザー、デ･ポラライザーなどがあります。
　　　　　　

---

---

お問い合わせ

株式会社ネオトロン

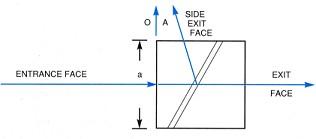

グラン-テーラー/Glan-Taylor 方解石空間系偏光器

---

パラメータ	GT10	GT12	GT15	GT18	GT20
口径(mm)	10	12	15	18	20
サイズ(W x H x L )mm	11 x 10 x 11	13 x 12 x 15	17 x 15 x 18	20 x 18 x 21	22 x 20 x 24
透過範囲(uｍ）	0.25 ～ 2.5
消光比	10-5	10-5	10-5	10-6	10-6
透過率(コートなし)	88 %
最大ビーム偏移	3 ′(min)	3 ′	3 ′	2 ′	2 ′
最大光入力パワー(パルス)	200 MW/cm2
最大光入力パワー(CW)	300 W/cm2

Glan-Taylorデザインは、低い反射損失と高いパワーハンドリング能力を備え
た高い消光比の偏光器を作り出します。透過偏移またはオフセットがなく、
広いスペクトル範囲を偏光が可能という更なる利点があり、偏光保持レーザ光
に有効である。

Glan Taylor偏光器は、低反射損失と高出力パワー取り扱い能力を伴った
高消光比が得られます。従って、偏光レーザー光に対して特に有用である。

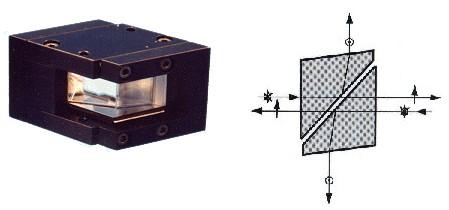

しかしながら、用途によっては、S偏光およびP偏光を互いに90°で出射させる
方が都合がよい。 この新しい設計では、2つの特別に角度を付けられた側面
出射窓が直交出力の逃げ梁を与え、機械的マウントは4つの光学面全てに
対して高度の保護を与える。 傾斜した側面の出口面のもう一つの利点は、
標準的なGlan-Taylorデザインよりもはるかに高い仕様に研磨できることです。

直交出力側にウインドウ取り付けずのグラン-テーラー偏光器

パラメータ	GLBS 10	GLBS 12	GLBS 16
口径(mm)	10	12	15
スペクトル範囲(nm)	350 ~ 2500
消光比	>/=10-5
最大ビーム偏移	3 ′(min)
透過率	88% (コートなし)、 93-95%(AR コート付き)
面平行度	λ/ 6 @ NaD
最大光パワー	150W/cm2(平均)、300MW/cm2(パルス)
全体としてのサイズ( H x W xL) mm	23 x 24 x 40	25 x 27 x 48	28 x 30 x 55

ブリュースター角面を持ったグラン-テーラー偏光器

Glan-Taylor偏光子のこの特別なバージョンは、P偏光（異常光線）がブリ
ュースター角で4つの光学面すべてと交差するようにカットされ、広い動作
波長範囲で最小限の挿入損失を保証します。 実際、透過率はP偏光で
99％に達しており、消光比は例外的であり、従来のカットGlan-Taylorの
透過率を上回っています。

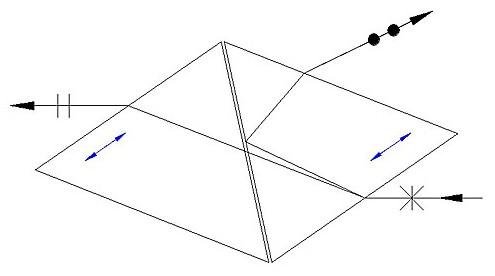

右の図からわかるように、ブリュースターカットのGlan-Taylor偏光子の
1つの欠点は、ビームラインにかなり大きなオフセットが生じることです。
これは、デバイスのサイズに応じて、典型的には約5～7mmであり、
ブリュースターインターフェースでの屈折のために、波長にも依存する。

公称で利用可能なアパーチャは8,10または12mmであり、必要に応じて
偏光子をマウント付きで供給することができます。

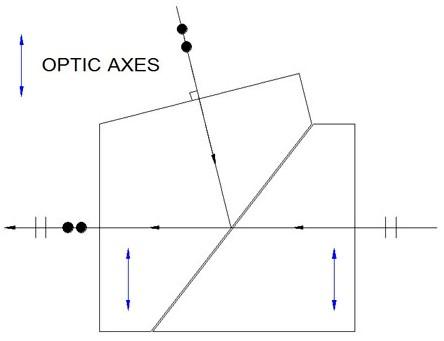

グラン・テイラー偏光ビームコンバイナ

グラン - テイラー偏光子のこの特別なバージョンは、拒否されたS-偏光が
側面出射面法線に平行な方向に出射するようにカットされる。 さらに重要
なことに、光が側面に入射するようにビーム方向が逆転されると、表面で
屈折を受けず、したがって、偏光子におけるビームの位置のばらつきが
ない。これにより、結合されたビームの共線性を失うことなく、直交偏光の
ビームを結合し、ある範囲の波長にわたってこの設計を使用することが
可能になる。

従来のGlan-Taylor偏光子に匹敵するさまざまなサイズが可能ですが、
プリズムサイズが大きいほど、所定のアパーチャの価格に対してわずかな
プレミアムがあります。 詳細はお問い合わせください。
