LEYSOP社は空間系の位相変調、偏向器、Ｑ-スイッチ、アイソレータまたそれら素子のアンプ＆電源等を用意して
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-変調器/偏向器/アンプ& 電源

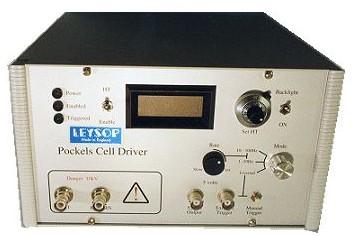

ステップ パルス ジェネレータ ＨＶＰ５０/８０
高圧ポッケル セル Ｑ-スイッチ ドライバー
LEYSOP Ltd.
ステップ パルス ジェネレータ ＨＶＰ５０/８０
高圧ポッケル セル Ｑ-スイッチ ドライバー
LEYSOP Ltd.
|
パラメータ
|
特性値
|
|
ステップ パルス ジェネレータ
|
モデル HVP50 / 80
|
|
出力パルス
|
|
|
電圧レンジ
|
1 - 8 kV
|
|
立下り時間
|
< 3ns
|
|
復調時間
|
100 us exponential
|
|
出力インピーダンス
|
50 Ω
|
|
最大繰返しレート
|
100Hz
|
|
最低パルス幅
|
10ns
|
|
外部トリガーインプット/ External Trigger Input
|
|
|
振幅/ Amplitude
|
-3 V to +3 V
|
|
極性
|
＋ 又は －
|
|
入力インピーダンス
|
50 Ω
|
|
Min. 内部遅延
|
40 ns
|
|
同期出力/ Sync Output
|
|
|
振幅/ Amplitude
|
>/= 3 V into 50 Ω
|
|
高圧パルスジッタ
|
100 ps
|
|
インターナル レート ジェネレータ/ Internal Rate generator
|
|
|
繰返しレート
|
0.1 Hz - 100 Hz
|
|
パルス終端負荷/ Pulse Terminating Load
|
|
|
AC インピーダンス
|
50 Ω
|
|
物理 & 使用条件
|
|
|
サイズ(W x D x H)/ 重さ
|
330 x 330 x 100 mm / 4 kg
|
|
使用温度
|
0℃～+40℃
|
|
供給電圧/ パワー
|
120 V ±10%/ 50W
|
仕様
