LEYSOP社は空間系の位相変調、偏向器、Ｑ-スイッチ、アイソレータまたそれら素子のアンプ＆電源等を用意して
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-変調器/偏向器/アンプ& 電源
５０００シリーズ高出力リニア差動アンプ
LEYSOP Ltd.
５０００シリーズ高出力リニア差動アンプ
LEYSOP Ltd.

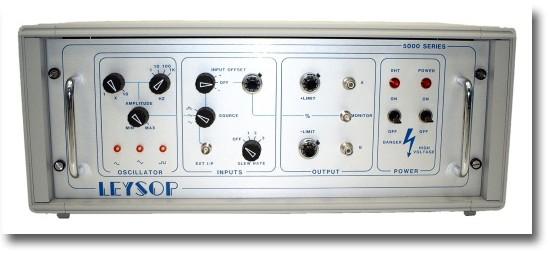

5000シリーズ高電圧リニア差動アンプ
この5000Vシリーズリニアアンプは、大口径の電気光学変調器を駆動するように設計されています。 2つの0.4～3.0kVの
リニアアンプで構成され、変調器の両側に接続可能な差動出力を生成します。 これにより片面5000Vユニットの出力に
相当する光位相変化が生じます。このアンプの帯域幅は14KHzで、立ち上がり時間は5μs未満です。
正弦波、三角波、方形波を出力する1〜10KHzの内部発振器を内蔵しています。 方形波変調用途では、方形波出力の
正および負の偏位を正確に制御することができる。 この差動駆動技術は、端子間にゼロ平均電圧を維持することによって
変調器の寿命を延ばします。
|
パラメータ
|
モデル５０００シリーズ
|
|
出力電圧範囲
|
>500 V( differential)
|
|
全増幅周波数応答（サイン波）
|
~5 MHz
|
|
小信号周波数応答(20% 全増幅)
|
~10MHz
|
|
立上り/立下り時間
|
< 70nsec.
|
|
入力電圧
|
-2.5 V to +2.5 V
|
|
入力インピーダンス
|
50Ω
|
|
筐体フォーム
|
63HP 幅 x 3U高さ ラック
|
|
筐体サイズ
|
160(高さ) x 360(幅) x 310(奥行き)
|
|
主要電圧
|
90-264Vac, 50/60 Hz
|
仕様
