LEYSOP社は空間系の位相変調、偏向器、Ｑ-スイッチ、アイソレータまたそれら素子のアンプ＆電源等を用意して
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-変調器/偏向器/アンプ& 電源
エレクトロ オプティック 偏向器 Ｑ-スイッチ
LEYSOP Ltd.
エレクトロ オプティック 偏向器 Ｑ-スイッチ
LEYSOP Ltd.

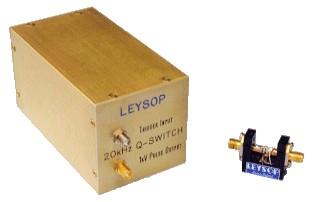

エレクトロ オプティック 偏向器 Ｑ-スイッチ
電気光学/エレクトロオプティック偏向器は、コンパクトで低平均電力のシステムに理想的なQスイッチを構成します。
偏光子/ポラライザーは必要ではなく、従って光損失は1％以下に保つことができます。 数ナノ秒で偏向する能力により、
短いQスイッチパルスが生成され、高い繰返し率が得られます。 1mm開口偏向器は、1.5nsのパルス長を生成しながら、
20kHzでマイクロチップレーザをQスイッチするのに首尾よく使用されています。 Leysopは、0〜20kHzで動作する
小型の1kV駆動で偏向器/ディフレクタを供給させて頂きます。 Qスイッチは液体で満たされておらず、しかも正確な
位置合わせを必要としませんので使い勝手がよい。
電気光学/エレクトロオプティック偏向器は、コンパクトで低平均電力のシステムに理想的なQスイッチを構成します。
偏光子/ポラライザーは必要ではなく、従って光損失は1％以下に保つことができます。 数ナノ秒で偏向する能力により、
短いQスイッチパルスが生成され、高い繰返し率が得られます。 1mm開口偏向器は、1.5nsのパルス長を生成しながら、
20kHzでマイクロチップレーザをQスイッチするのに首尾よく使用されています。 Leysopは、0〜20kHzで動作する
小型の1kV駆動で偏向器/ディフレクタを供給させて頂きます。 Qスイッチは液体で満たされておらず、しかも正確な
位置合わせを必要としませんので使い勝手がよい。
|
パラメータ
|
モデル-1
|
モデル-2
|
モデル-3
|
|
口径
|
1 mm
|
2 mm
|
3 mm
|
|
偏向長さ
|
11mm
|
20 mm
|
25 mm
|
|
1kV 駆動に対する偏向角度
|
5 mrad
|
3 mrad
|
1.5 mrad
|
|
AR/AR での光損失(at 1.06um)
|
< 1%
|
< 1%
|
< 1%
|
|
寸法(ｍｍ)
|
25 x 25 x 11 mm
|
25 x 25 x 20 mm
|
25 x 25 x 25 mm
|
|
コネクタ
|
SMA
|
SMA
|
SMA
|
|
容量
|
50pf
|
50pf
|
50pf
|
|
スイッチング速度
|
ドライバによる限界
|
ドライバによる限界
|
ドライバによる限界
|
偏向器の仕様
電源50kHz ドライバー仕様
|
パラメータ
|
モデル-1
|
|
入力電源
|
+9V 又は +12V ＠0.7A.D.C.
|
|
出力
|
+ 900V パルス
|
|
パルス幅
|
~500ns, 固定
|
|
50pF 容量時での立上り時間
|
<5ns
|
|
トリガー入力
|
2 - 5 V ( 50 Ω、10ns 立上り時間)
|
|
繰返しレート
|
0 - 50kHz
|
|
サイズ
|
60 x 60 x 110 mm
|
|
コネクタ
|
SMA
|
|
パルサーと偏向間ケーブル長さ
|
500 mm MAX
|
