LEYSOP社は空間系の位相変調、偏向器、Ｑ-スイッチ、アイソレータまたそれら素子のアンプ＆電源等を用意して
おり、様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。　
　　　　　　
空間系デバイス/ EO-変調器/偏向器/アンプ& 電源
EO-位相変調器
　　　　　　　　　　　LEYSOP　Ltd.　　　　　　　　　　　　
お問い合わせ
株式会社ネオトロン

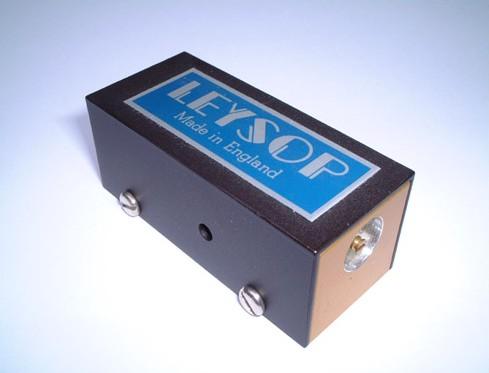

ＥＯ‐位相変調器:PM4-100( 4MHz から100MHzバージョン可能)
同調回路の電気光学結晶部分を作ることによって、比較的低い駆動電圧を用いて、最大でpラジアンの位相変調を
達成することができる。 50MHzから100MHzの範囲では、結果として結晶を横切って印加される電圧の増大は、通常、
50オーム入力ドライブの約10倍である。調整された回路構成の場合、ソースから要求される駆動電力は通常1ワット
未満である。これらの位相変調器は、現在、駆動源なしでのみ供給することができる。
標準仕様
パラメータ
PM500～100
波長
600 ~ 1300 nm (リチウムタンタレート)
結晶構成
ブリュースタ　カット　又は　AR/ARコート
口径
2 mm
RF ドラブ パワー
2 W (最大)　(πラジアンに対して)
チューニング範囲
中心周波数の±15%
チューニング回路からの電圧利得
>10
ヘッドの入力インピーダンス
~ 50Ω
注: 上記は70MHz動作での標準的仕様値
