LEYSOP社は空間系の光変調、Ｑ-スイッチ、パルススライス、パルスピッキング用として、縦、横型のポッケルセルの
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-Qスイッチ、ポッケルセル
KD*P超高速ポッケルセル/Ultra-Fast Pockels Cell(UPC)
Note: UPC:Ultra-Fast Pockels Cell
LEYSOP Ltd.
KD*P超高速ポッケルセル/Ultra-Fast Pockels Cell(UPC)
Note: UPC:Ultra-Fast Pockels Cell
LEYSOP Ltd.

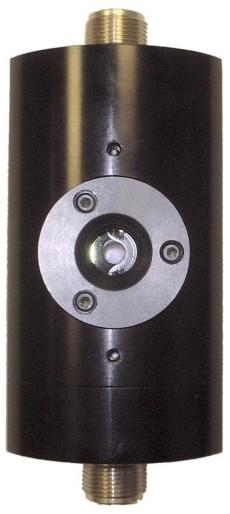

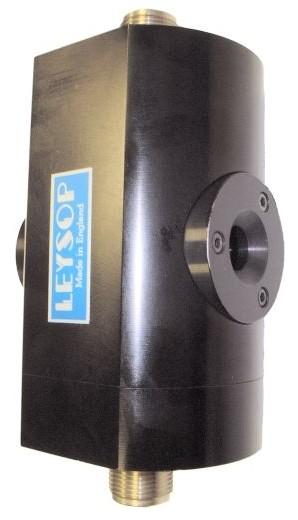

超高速ポッケルセル
要求の厳しいパルススライシングやパルスピッキング等の応用に要求される可能な限り早い立上り時間と最も純粋な応答
を得るために設計された超高速応答のKD*Pポッケルセルす。口径は6mmφでほとんどのビーム径に対して対応可能で
150psの応答時間を充分に保持します。
要求の厳しいパルススライシングやパルスピッキング等の応用に要求される可能な限り早い立上り時間と最も純粋な応答
を得るために設計された超高速応答のKD*Pポッケルセルす。口径は6mmφでほとんどのビーム径に対して対応可能で
150psの応答時間を充分に保持します。
パルスピッキング応用（パルスの高繰返し率の列、特にモードロックされた
レーザから1つ以上隣接するパルスを選択する技術）の場合の条件は
～nsの立上り/立下り時間が適切です。
パルススライシング応用は要件は依然と厳しく非常に短い（サブns)時間の
パルスが望ましいだけでなく、生成される光パルス波形の時間的形状も
波形のオーバーシュートやリンギングなしに非常に綺麗でなければならない。
これには、幅広い周波数範囲に亘ってドライバーのソースインピーダンスと
電気的に良く一致するポッケルセルが必要である。UPCは他のポッケルセル
と異なり50Wインピーダンスに整合され、電気的なミスマッチやケーブル
反射による波形歪が生じない事が保証されます。
特長:
(１)結晶はKD*P (2)0.3～1.2um透過波長範囲
(3)Ti:サファイヤレーザ用の場合、レーザビームをセルに2回通すため半波長
の代わりに1/4波長スイッチング電圧でよく、各結晶が約3.6kV(@ 1064nmで)に
動作するだけで良く、直列に取り付けられた2つのKD*P結晶を有するポッケル
セルを電気的に並列に使用出来る。このように電圧要件が最小限に抑えられる
ため、ＵＰＣは単結晶、二重結晶の両方で使用できます。
レーザから1つ以上隣接するパルスを選択する技術）の場合の条件は
～nsの立上り/立下り時間が適切です。
パルススライシング応用は要件は依然と厳しく非常に短い（サブns)時間の
パルスが望ましいだけでなく、生成される光パルス波形の時間的形状も
波形のオーバーシュートやリンギングなしに非常に綺麗でなければならない。
これには、幅広い周波数範囲に亘ってドライバーのソースインピーダンスと
電気的に良く一致するポッケルセルが必要である。UPCは他のポッケルセル
と異なり50Wインピーダンスに整合され、電気的なミスマッチやケーブル
反射による波形歪が生じない事が保証されます。
特長:
(１)結晶はKD*P (2)0.3～1.2um透過波長範囲
(3)Ti:サファイヤレーザ用の場合、レーザビームをセルに2回通すため半波長
の代わりに1/4波長スイッチング電圧でよく、各結晶が約3.6kV(@ 1064nmで)に
動作するだけで良く、直列に取り付けられた2つのKD*P結晶を有するポッケル
セルを電気的に並列に使用出来る。このように電圧要件が最小限に抑えられる
ため、ＵＰＣは単結晶、二重結晶の両方で使用できます。
|
パラメータ
|
-
|
|
インターフェース図
|
 |
