LEYSOP社は空間系の光変調、Ｑ-スイッチ、パルススライス、パルスピッキング用として、縦、横型のポッケルセルの
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-Qスイッチ、ポッケルセル
コンパクトポッケルセル/ EM508M, 510M & 512M
LEYSOP Ltd.
コンパクトポッケルセル/ EM508M, 510M & 512M
LEYSOP Ltd.

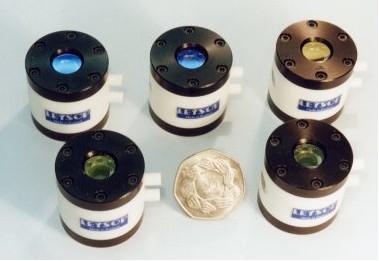

コンパクトポッケルセル
ＯＥＭレーザ装置用に開発されたよりコンパクトなポッケルセル、8mmと10mmの口径バージョンがあり、いずれも
一般的なパッケージングスタイルに対応してます。
ＯＥＭレーザ装置用に開発されたよりコンパクトなポッケルセル、8mmと10mmの口径バージョンがあり、いずれも
一般的なパッケージングスタイルに対応してます。
EM500シリーズのKD*P 縦ボックスセルは、アースされた金属ケースないの光学結晶の活性領域を完全に包み込み
放射放出を低減するための電気的遮蔽を行ってユーザの安全性を高めております。更に安全機能として特別な高電圧
定格HV BNC電気コネクタを使用し、ユーザのケーブルを取り扱う場合の電気ショックの潜在的な危険性を低減する
ように考慮されております。
１．0.3～1.2umの波長範囲に適応可能 ２．お客様指定波長の光学的なコーティングを施された窓が付きます
２.１つ2つ又は4つの端子構成の何れかで供給されます４．ハウジングは良好な電気的シールドを提供するように設計
され、5．アースされた金属体は光を通過させるのに必要な窓である唯一の開口部で結晶を取り囲んでいる。
6．特別な高電圧BNCコネクタを使用することで電気的安全性も維持されてます。
放射放出を低減するための電気的遮蔽を行ってユーザの安全性を高めております。更に安全機能として特別な高電圧
定格HV BNC電気コネクタを使用し、ユーザのケーブルを取り扱う場合の電気ショックの潜在的な危険性を低減する
ように考慮されております。
１．0.3～1.2umの波長範囲に適応可能 ２．お客様指定波長の光学的なコーティングを施された窓が付きます
２.１つ2つ又は4つの端子構成の何れかで供給されます４．ハウジングは良好な電気的シールドを提供するように設計
され、5．アースされた金属体は光を通過させるのに必要な窓である唯一の開口部で結晶を取り囲んでいる。
6．特別な高電圧BNCコネクタを使用することで電気的安全性も維持されてます。
標準 仕様
|
パラメータ
|
EM508M
|
EM510M
|
EM512M
|
|
口径
|
8mm
|
10mm | 12mm |
|
波長範囲
|
0.3-1.2um
|
0.3-1.2um
|
0.3-1.2um
|
|
半端長電圧(DC) @ 1.06um
|
6.0kV static 7.2kV dynamic
|
||
|
標準立上り時間
|
<1.0 ns
|
<1.0 ns
|
<1.0 ns
|
|
最大電圧
|
10kV
|
10kV
|
10kV
|
|
消光比 @ 1.06um
|
>1000:1
|
>1000:1
|
>1000:1
|
|
容量（終端なし）
|
< 5 pF
|
< 5 pF | < 5 pF |
|
ダメージ閾値Qスイッチ
|
600 MW/cm2
|
600 MW/cm2 | 600 MW/cm2 |
|
挿入損失
|
4%
|
4%
|
4%
|
|
サイズ
|
35mm φ、42mm 長
|
35mm φ、42mm 長 | 35mm φ、42mm 長 |
|
インターフェース図
|
 |
||
